भाग संख्या: 4सी/4डी
विवरण: दीन मीट्रिक पुरुष 24°L .T. पुलग
परिवर्तनीय कोड:
सामग्री: कार्बन स्टील 45#
भूतल उपचार: जिंक, Cr3+ चढ़ाना, साफ़ सफेद
संक्षारण प्रतिरोधी घंटा: 120 घंटे या उससे अधिक
डिग्री: सीधा

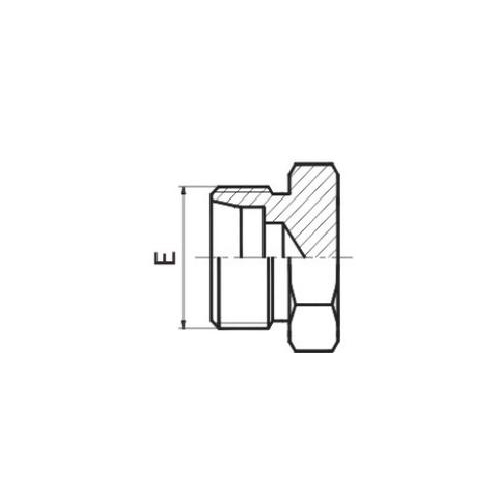

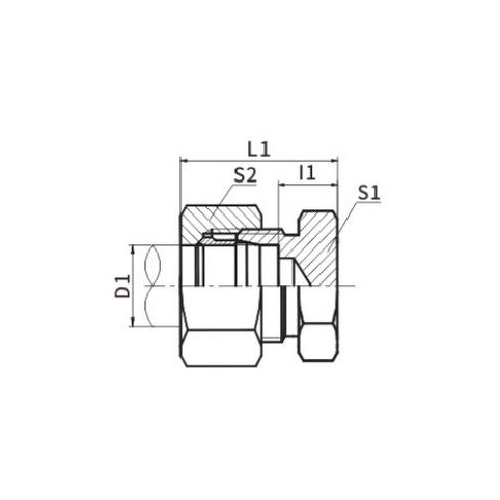

| भाग संख्या | धागा | ट्यूब ओ.डी. | DIMENSIONS | ||||
| E | डी1 | 11 | एल1 | एस 1 | एस 2 | ||
| 4सी-12 | एम12एक्स1.5 | 6 | 7 | 22 | 12 | 14 | |
| 4सी-14 | एम14एक्स1.5 | 8 | 8 | 23 | 14 | 17 | |
| 4सी-16 | एम16एक्स1.5 | 10 | 9 | 24 | 17 | 19 | |
| 4सी-18 | एम18एक्स1.5 | 12 | 10 | 25 | 19 | 22 | |
| 4सी-22 | M22X1.5 | 15 | 11 | 26 | 24 | 27 | |
| 4सी-26 | एम26एक्स1.5 | 18 | 11.5 | 28 | 27 | 32 | |
| 4सी-30 | M30X2 | 22 | 13.5 | 30 | 32 | 36 | |
| 4सी-36 | M36X2 | 28 | 14.5 | 31 | 41 | 41 | |
| 4सी-45 | M45X2 | 35 | 14.5 | 36 | 46 | 50 | |
| 4सी-52 | M52X2 | 42 | 16 | 39 | 55 | 60 | |
| 4डी-14 | एम14एक्स1.5 | 6 | 11 | 26 | 14 | 17 | |
| 4डी-16 | एम16एक्स1.5 | 8 | 13 | 28 | 17 | 19 | |
| 4डी-18 | एम18एक्स1.5 | 10 | 12.5 | 29 | 19 | 22 | |
| 4डी-20 | M20X1.5 | 12 | 14.5 | 31 | 22 | 24 | |
| 4डी-22 | M22X1.5 | 14 | 16 | 34 | 24 | 27 | |
| 4डी-24 | M24X1.5 | 16 | 15.5 | 34 | 27 | 30 | |
| 4डी-30 | M30X2 | 20 | 17.5 | 39 | 32 | 36 | |
| 4डी-36 | M36X2 | 25 | 20 | 44 | 38 | 46 | |
| 4डी-42 | M42X2 | 30 | 20.5 | 47 | 46 | 50 | |
| 4डी-52 | M52X2 | 38 | 23 | 54 | 55 | 60 | |
डीआईएन मीट्रिक पुरुष 24° लाइट सीरीज (एल.टी.) प्लग परिचय
डीआईएन मेट्रिक मेल 24° लाइट सीरीज (एल.टी.) प्लग एक हाइड्रोलिक फिटिंग है जिसे कम दबाव वाले तरल पावर अनुप्रयोगों में उपयोग के लिए डिज़ाइन किया गया है। इसमें डीआईएन (डॉयचेस इंस्टीट्यूट फर नॉर्मुंग) मानकों के अनुरूप 24-डिग्री शंकु सीट के साथ एक पुरुष थ्रेड कनेक्शन की सुविधा है। प्रकाश श्रृंखला पदनाम इंगित करता है कि यह फिटिंग कम दबाव आवश्यकताओं वाले सिस्टम में उपयोग के लिए उपयुक्त है।
प्लग का डिज़ाइन संबंधित महिला सॉकेट से आसान और सुरक्षित कनेक्शन की अनुमति देता है, जिससे रिसाव-मुक्त सील सुनिश्चित होती है। मीट्रिक मेल थ्रेडिंग डीआईएन विनिर्देशों का पालन करने वाले हाइड्रोलिक उपकरणों और होज़ों की एक विस्तृत श्रृंखला के साथ संगतता सुनिश्चित करती है।
स्टील या पीतल जैसी टिकाऊ सामग्री से निर्मित, डीआईएन मीट्रिक मेल 24° एल.टी. प्लग उत्कृष्ट संक्षारण प्रतिरोध और दीर्घायु प्रदान करता है, जो इसे विभिन्न औद्योगिक और वाणिज्यिक अनुप्रयोगों में उपयोग के लिए उपयुक्त बनाता है।
चाहे आप ऑटोमोटिव, निर्माण, या किसी अन्य उद्योग में हाइड्रोलिक सिस्टम के साथ काम कर रहे हों, DIN मीट्रिक मेल 24° L.T. प्लग हाइड्रोलिक लाइनों को जोड़ने और डिस्कनेक्ट करने के लिए एक विश्वसनीय और मानकीकृत समाधान प्रदान करता है। इसके उपयोग में आसानी और निर्भरता इसे पेशेवरों के बीच एक लोकप्रिय विकल्प बनाती है।
