भाग संख्या: 2C9/2D9/-RN
विवरण: स्विवेल नट के साथ DIN 90° एल्बो रेड्यूसर ट्यूब एडाप्टर
परिवर्तनीय कोड:
सामग्री: कार्बन स्टील 45#
भूतल उपचार: जिंक, Cr3+ चढ़ाना, साफ़ सफेद
संक्षारण प्रतिरोधी घंटा: 120 घंटे या उससे अधिक
डिग्री: 90° कोहनी
| भाग संख्या | धागा |
ट्यूब ओ.डी |
DIMENSIONS | एमपीए | |||||||

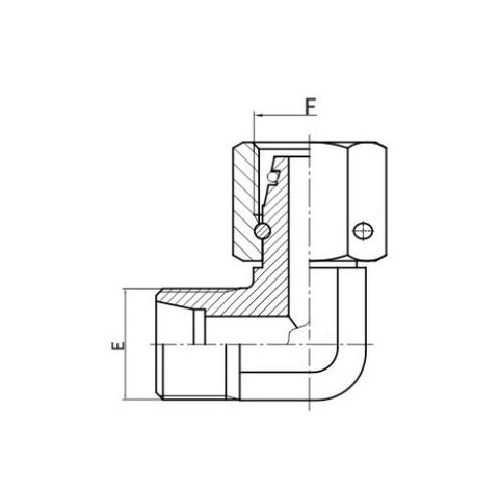

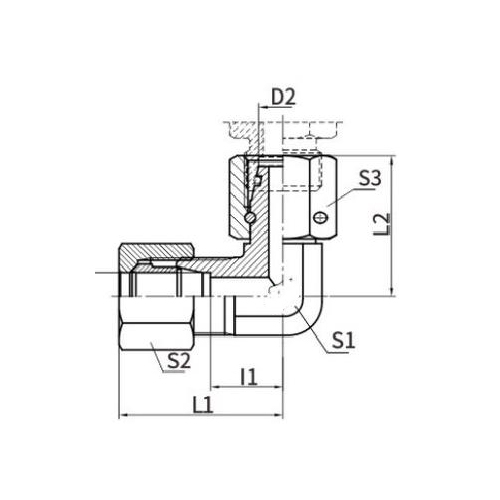

| E | F | डी1 | डी2 | मैं1 | एल1 | एल2 | एस 1 | एस 2 | एस3 | ||
| 2सी9-12 | एम12एक्स1.5 | एम12एक्स1.5 | 6 | 6 | 12 | 27 | 26 | 12 | 14 | 14 |
25 L |
| 2सी9-14 | एम14एक्स1.5 | एम14एक्स1.5 | 8 | 8 | 14 | 29 | 27.5 | 12 | 17 | 17 | |
| 2सी9-16 | एम16एक्स1.5 | एम16एक्स1.5 | 10 | 10 | 15 | 30 | 29 | 14 | 19 | 19 | |
| 2सी9-18 | एम18एक्स1.5 | एम18एक्स1.5 | 12 | 12 | 17 | 32 | 29.5 | 17 | 22 | 22 | |
| 2सी9-22 | M22X1.5 | M22X1.5 | 15 | 15 | 21 | 36 | 32.5 | 19 | 27 | 27 | |
| 2सी9-26 | एम26एक्स1.5 | एम26एक्स1.5 | 18 | 18 | 23.5 | 40 | 35.5 | 24 | 32 | 32 | |
| 2सी9-30 | M30X2 | M30X2 | 22 | 22 | 27.5 | 44 | 38.5 | 27 | 36 | 36 |
16 L |
| 2सी9-36 | M36X2 | M36X2 | 28 | 28 | 30.5 | 47 | 41.5 | 36 | 41 | 41 | |
| 2सी9-45 | MM45X2 | M45X2 | 35 | 35 | 34.5 | 56 | 51 | 41 | 50 | 50 | |
| 2सी9-52 | M52X2 | M52X2 | 42 | 42 | 40 | 63 | 56 | 50 | 60 | 60 | |
| 2डी9-14 | एम14एक्स1.5 | एम14एक्स1.5 | 6 | 6 | 16 | 31 | 27 | 12 | 17 | 17 |
63 S |
| 2डी9-16 | एम16एक्स1.5 | एम16एक्स1.5 | 8 | 8 | 17 | 32 | 27.5 | 14 | 19 | 19 | |
| 2डी9-18 | एम18एक्स1.5 | एम18एक्स1.5 | 10 | 10 | 17.5 | 34 | 30 | 17 | 22 | 22 | |
| 2डी9-20 | M20X1.5 | M20X1.5 | 12 | 12 | 21.5 | 38 | 31 | 17 | 24 | 24 | |
| 2डी9-22 | M22X1.5 | M22X1.5 | 14 | 14 | 22 | 40 | 35 | 19 | 27 | 27 | |
| 2डी9-24 | M24X1.5 | M24X1.5 | 16 | 16 | 24.5 | 43 | 36.5 | 24 | 30 | 30 |
40 S |
| 2डी9-30 | M30X2 | M30X2 | 20 | 20 | 26.5 | 48 | 44.5 | 27 | 36 | 36 | |
| 2डी9-36 | M36X2 | M36X2 | 25 | 25 | 30 | 54 | 50 | 36 | 46 | 46 | |
| 2डी9-42 | M42X2 | M42X2 | 30 | 30 | 35.5 | 62 | 55 | 41 | 50 | 50 | |
| 2डी9-52 | M52X2 | M52X2 | 38 | 38 | 41 | 72 | 63 | 50 | 60 | 60 |
31.5 S |
स्विवेल नट परिचय के साथ DIN 90° एल्बो रेड्यूसर ट्यूब एडाप्टर
स्विवेल नट के साथ डीआईएन 90° एल्बो रेड्यूसर ट्यूब एडाप्टर एक विशेष हाइड्रोलिक फिटिंग है जिसे द्रव विद्युत प्रणालियों में 90-डिग्री मोड़ बनाने के लिए डिज़ाइन किया गया है। यह एडॉप्टर DIN (डॉयचेस इंस्टीट्यूट फर नॉर्मुंग) मानकों के अनुरूप है, जो कई औद्योगिक सेटिंग्स में इसकी अनुकूलता और प्रदर्शन की गारंटी देता है।
स्विवेल नट की विशेषता वाला यह एडॉप्टर विशेष रूप से सीमित या दुर्गम स्थानों में स्थापना और समायोजन में असाधारण आसानी प्रदान करता है। नट का घूमने वाला कार्य कनेक्शन प्रक्रिया के दौरान सुचारू और सटीक संरेखण की सुविधा प्रदान करता है।
मजबूत सामग्रियों से तैयार किया गया, 90° एल्बो रेड्यूसर ट्यूब एडाप्टर बेहतर स्थायित्व और संक्षारण प्रतिरोध प्रदर्शित करता है, जो इसे उच्च दबाव वाले तरल प्रणालियों में उपयोग के लिए उपयुक्त बनाता है। एडॉप्टर एक सुरक्षित, लीक-प्रूफ कनेक्शन बनाए रखता है, जो हाइड्रोलिक सिस्टम के विश्वसनीय संचालन के लिए आवश्यक है।
यह एडॉप्टर ऑटोमोटिव, निर्माण और भारी मशीनरी जैसे उद्योगों तक फैले विभिन्न हाइड्रोलिक सिस्टम में अपना अनुप्रयोग पाता है। चाहे यह जटिल औद्योगिक हाइड्रोलिक्स को जोड़ने के लिए हो या सरल प्लंबिंग कार्यों के लिए, स्विवेल नट के साथ डीआईएन 90° एल्बो रेड्यूसर ट्यूब एडाप्टर द्रव बिजली कनेक्शन के लिए एक कुशल और भरोसेमंद समाधान प्रदान करता है जिसके लिए 90-डिग्री मोड़ की आवश्यकता होती है।
