भाग संख्या: XC/XD/-RN
विवरण: दीन क्रॉस फिटिंग
परिवर्तनीय कोड:
सामग्री: कार्बन स्टील 45#
भूतल उपचार: जिंक, Cr3+ चढ़ाना, साफ़ सफेद
संक्षारण प्रतिरोधी घंटा: 120 घंटे या उससे अधिक
डिग्री: डीआईएन क्रॉस फिटिंग

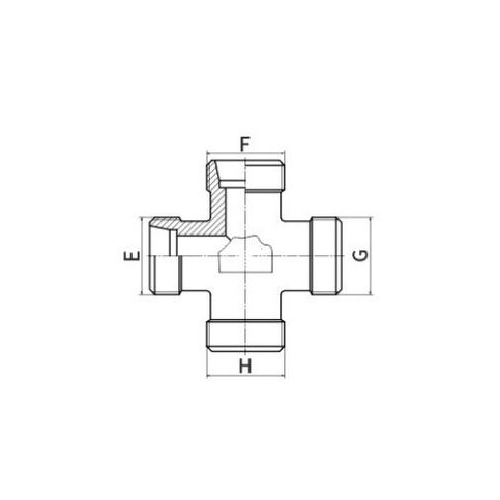

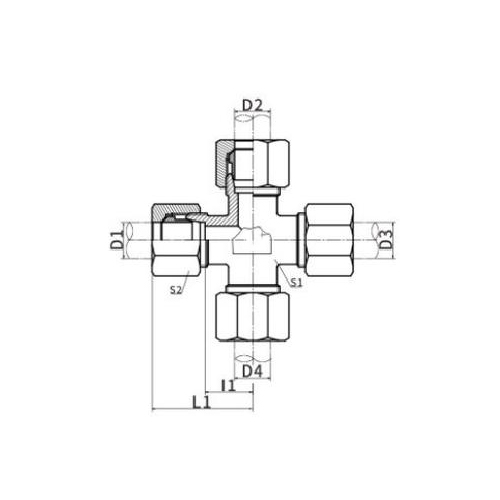

| भाग संख्या |
धागा |
ट्यूब ओ.डी | आयाम | एमपीए | |||
| ई,एफ,जी,एच | डी1,डी2,डी3,डी4 | मैं1 | एल1 | एस 1 | एस 2 | ||
| XC-08LL | M8X1 | 4 | 11 | 21 | 9 | 10 |
10 डालूँगा |
| एक्ससी-10एलएल | M10X1 | 6 | 9.5 | 21 | 9 | 12 | |
| एक्ससी-12एलएल | एम12एक्स1 | 8 | 11.5 | 23 | 12 | 14 | |
| एक्ससी-12 | एम12एक्स1.5 | 6 | 2 | 27 | 12 | 14 |
31.5 L |
| एक्ससी-14 | एम14एक्स1.5 | 8 | 14 | 29 | 12 | 17 | |
| एक्ससी-16 | एम16एक्स1.5 | 10 | 15 | 30 | 14 | 19 | |
| एक्ससी-18 | एम18एक्स1.5 | 12 | 17 | 32 | 17 | 22 | |
| एक्ससी-22 | M22X1.5 | 15 | 21 | 36 | 19 | 27 | |
| एक्ससी-26 | एम26एक्स1.5 | 18 | 23.5 | 40 | 24 | 32 | |
| एक्ससी-30 | M30X2 | 22 | 27.5 | 44 | 27 | 36 |
16 L |
| एक्ससी-36 | M36X2 | 28 | 30.5 | 47 | 36 | 41 | |
| एक्ससी-45 | M45X2 | 35 | 34.5 | 56 | 41 | 50 | |
| एक्ससी-52 | M52X2 | 42 | 40 | 63 | 50 | 60 | |
| एक्सडी-14 | एम14एक्स1.5 | 6 | 16 | 31 | 12 | 17 |
63 S |
| एक्सडी-16 | एम16एक्स1.5 | 8 | 17 | 32 | 14 | 19 | |
| एक्सडी-18 | एम18एक्स1.5 | 10 | 17.5 | 34 | 17 | 22 | |
| एक्सडी-20 | M20X1.5 | 12 | 21.5 | 38 | 17 | 24 | |
| एक्सडी-22 | M22X1.5 | 14 | 22 | 40 | 19 | 27 | |
| एक्सडी-24 | M24X1.5 | 16 | 24.5 | 43 | 24 | 30 |
40 S |
| एक्सडी-30 | M30X2 | 20 | 26.5 | 48 | 27 | 36 | |
| एक्सडी-36 | M36X2 | 25 | 30 | 54 | 36 | 46 | |
| एक्सडी-42 | M42X2 | 30 | 35.5 | 62 | 41 | 50 | |
| एक्सडी-52 | M52X2 | 38 | 41 | 72 | 50 | 60 |
31.5 S |
डीआईएन क्रॉस फिटिंग परिचय
डीआईएन क्रॉस फिटिंग पाइपिंग सिस्टम में प्रमुख घटक हैं, जिन्हें एक ही बिंदु पर चार अलग-अलग पाइपलाइनों या ट्यूबों को जोड़ने के लिए डिज़ाइन किया गया है। ये फिटिंग्स DIN (डॉयचेस इंस्टीट्यूट फर नॉर्मुंग) मानकों के अनुरूप हैं, जो औद्योगिक अनुप्रयोगों में उच्च स्तर की गुणवत्ता, अनुकूलता और विश्वसनीयता सुनिश्चित करती हैं।
क्रॉस फिटिंग का उपयोग आमतौर पर उन स्थितियों में किया जाता है जहां कई लाइनों को आपस में जोड़ने की आवश्यकता होती है, जिससे तरल पदार्थ कई दिशाओं में प्रवाहित हो सके। यह उन्हें जटिल पाइपिंग प्रणालियों के लिए आदर्श बनाता है जहां तरल पदार्थों के वितरण या मिश्रण की आवश्यकता होती है।
टिकाऊ सामग्रियों से निर्मित, डीआईएन क्रॉस फिटिंग उच्च दबाव और तापमान का सामना करने के लिए बनाई गई है, जो मांग वाले औद्योगिक वातावरण में भी लंबे समय तक चलने वाला प्रदर्शन सुनिश्चित करती है। उनका डिज़ाइन न्यूनतम प्रतिरोध के साथ सुचारू द्रव प्रवाह की अनुमति देता है, ऊर्जा हानि को कम करता है और समग्र सिस्टम दक्षता में सुधार करता है।
इन फिटिंग्स का उपयोग रासायनिक प्रसंस्करण, पेट्रोलियम, बिजली उत्पादन और अन्य सहित उद्योगों की एक विस्तृत श्रृंखला में किया जाता है। चाहे वह पानी, तेल, गैस या अन्य तरल पदार्थ वितरित करने के लिए हो, डीआईएन क्रॉस फिटिंग पाइपलाइन नेटवर्क को जोड़ने के लिए एक मजबूत और कुशल समाधान प्रदान करता है।
