भाग संख्या: एसी
विवरण: दीन मीट्रिक पुरुष 24°L .T. टी
परिवर्तनीय कोड:
सामग्री: कार्बन स्टील 45#
भूतल उपचार: जिंक, Cr3+ चढ़ाना, साफ़ सफेद
संक्षारण प्रतिरोधी घंटा: 120 घंटे या उससे अधिक
डिग्री: टीईई

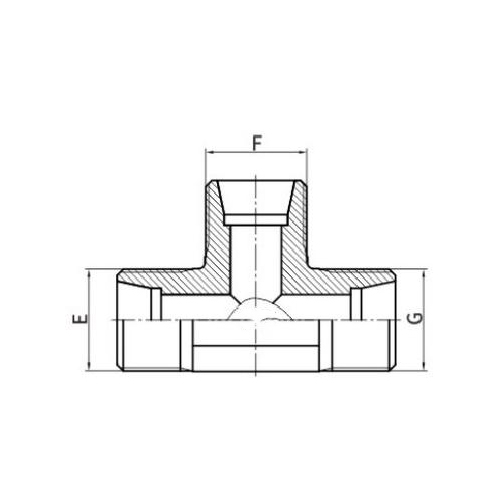

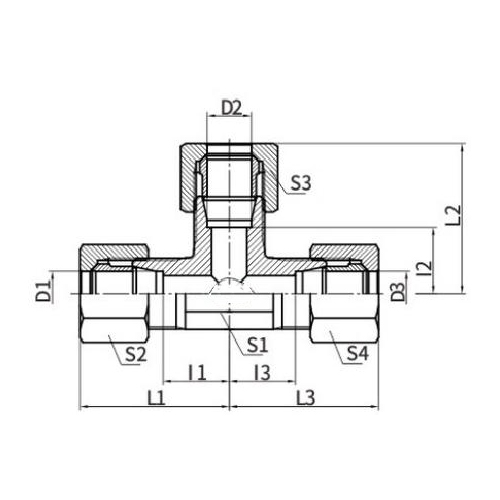

| भाग संख्या | धागा | ट्यूब ओ.डी. | DIMENSIONS | एमपीए | |||
| ई,एफ,जी | डी1,डी2,डी3 | एल1,एल2,एल3 | एल1,एल2,एल3 | एस 1 | एस2,एस3,एस4 | ||
| एसी-08एलएल | M8X1 | 4 | 11 | 21 | 9 | 10 |
10 डालूँगा |
| एसी-10एलएल | M10X1 | 6 | 9.5 | 21 | 9 | 12 | |
| एसी-12एलएल | एम12एक्स1 | 8 | 11.5 | 23 | 12 | 14 | |
| एसी-12 | एम12एक्स1.5 | 6 | 12 | 27 | 12 | 14 |
25 L |
| एसी-14 | एम14एक्स1.5 | 8 | 14 | 29 | 12 | 17 | |
| एसी-16 | एम16एक्स1.5 | 10 | 15 | 30 | 14 | 19 | |
| एसी-18 | एम18एक्स1.5 | 12 | 17 | 32 | 17 | 22 | |
| एसी-22 | M22X1.5 | 15 | 21 | 36 | 19 | 27 | |
| एसी-26 | एम26एक्स1.5 | 18 | 23.5 | 40 | 24 | 32 | |
| एसी-30 | M30X2 | 22 | 27.5 | 44 | 27 | 36 |
16 L |
| एसी-36 | M36X2 | 28 | 30.5 | 47 | 36 | 41 | |
| एसी-45 | M45X2 | 35 | 34.5 | 56 | 41 | 50 | |
| एसी-52 | M52X2 | 42 | 40 | 63 | 50 | 60 | |
| ई.-14 | एम14एक्स1.5 | 6 | 16 | 31 | 12 | 17 |
63 S |
| ई.-16 | एम16एक्स1.5 | 8 | 17 | 32 | 14 | 19 | |
| ई.-18 | एम18एक्स1.5 | 10 | 17.5 | 34 | 17 | 22 | |
| ई.-20 | M20X1.5 | 12 | 21.5 | 38 | 17 | 24 | |
| एडी-22 | M22X1.5 | 14 | 22 | 40 | 19 | 27 | |
| ई.-24 | M24X1.5 | 16 | 24.5 | 43 | 24 | 30 |
40 S |
| ई.-30 | M30X2 | 20 | 26.5 | 48 | 27 | 36 | |
| ई.-36 | M36X2 | 25 | 30 | 54 | 36 | 46 | |
| ई.-42 | M42X2 | 30 | 35.5 | 62 | 41 | 50 | |
| एडी-52 | M52X2 | 38 | 41 | 72 | 50 | 60 |
31.5 S |
डीआईएन मीट्रिक पुरुष 24° एल.टी. टी परिचय
डीआईएन मीट्रिक पुरुष 24° एल.टी. टी एक विशेष हाइड्रोलिक फिटिंग है जो डीआईएन (डॉयचेस इंस्टीट्यूट फर नॉर्मुंग) मानकों के अनुरूप है। इस टी फिटिंग में एक पुरुष थ्रेडेड कनेक्शन और 24-डिग्री सीट है, जिसे उच्च दबाव वाले तरल प्रणालियों में उपयोग के लिए डिज़ाइन किया गया है।
एल.टी. (लाइटवेट थ्रेड) पदनाम एक विशिष्ट थ्रेडिंग मानक को संदर्भित करता है जो आमतौर पर हाइड्रोलिक अनुप्रयोगों में उपयोग किया जाता है। 24° सीट चुस्त और सुरक्षित फिट सुनिश्चित करती है, लीक को रोकती है और सिस्टम की अखंडता को बनाए रखती है।
यह टी फिटिंग तीन दिशाओं में द्रव प्रवाह के वितरण की अनुमति देती है, जिससे यह जटिल हाइड्रोलिक प्रणालियों में एक आवश्यक घटक बन जाती है। यह आम तौर पर टिकाऊ सामग्रियों से बना होता है जो उच्च दबाव का सामना कर सकता है और जंग का प्रतिरोध कर सकता है, जिससे लंबी सेवा जीवन सुनिश्चित होता है।
डीआईएन मीट्रिक पुरुष 24° एल.टी. टी का अनुप्रयोग विभिन्न उद्योगों में होता है जहां हाइड्रोलिक सिस्टम का उपयोग किया जाता है, जैसे निर्माण, खनन और विनिर्माण। इसकी बहुमुखी प्रतिभा और विश्वसनीयता इसे किसी भी तरल ऊर्जा प्रणाली का एक महत्वपूर्ण हिस्सा बनाती है जिसके लिए कई दिशाओं में तरल पदार्थ के वितरण की आवश्यकता होती है।
