भाग संख्या: 1CN9/1DN9
विवरण: दीन 90°कोहनी एनपीटी पुरुष
परिवर्तनीय कोड:
सामग्री: कार्बन स्टील 45#
भूतल उपचार: जिंक, Cr3+ चढ़ाना, साफ़ सफेद
संक्षारण प्रतिरोधी घंटा: 120 घंटे या उससे अधिक
डिग्री: 90° कोहनी

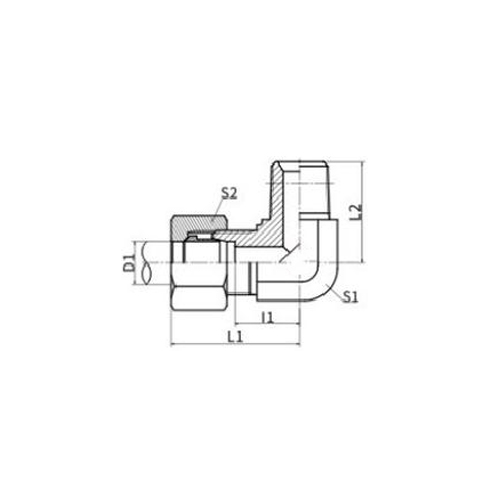

| भाग संख्या | धागा | DIMENSIONS | |||||||
| E | F | ट्यूब ओ.डी | मैं1 | एल1 | एल2 | एस 1 | एस 2 | ||
| 1CN-08-02LL | M8X1 | Z1/8"X27 | 4 | 11 | 21 | 17 | 10 | 10 | |
| 1CN-10-02LL | M10X1 | Z1/8"X27 | 6 | 9.5 | 21 | 17 | 10 | 12 | |
| 1CN-12-02LL | एम12एक्स1 | Z1/8"X27 | 8 | 11.5 | 23 | 20 | 12 | 14 | |
| 1CN9-12-02 | एम12एक्स1.5 | Z1/8"X27 | 6 | 13 | 28 | 21 | 11 | 14 | |
| 1CN9-12-04 | एम12एक्स1.5 | Z1/4"X18 | 6 | 15.5 | 30.5 | 25.5 | 14 | 14 | |
| 1CN9-14-04 | एम14एक्स1.5 | Z1/4"X18 | 8 | 15.5 | 30.5 | 25.5 | 14 | 17 | |
| 1CN9-16-06 | एम16एक्स1.5 | Z3/8"X18 | 10 | 17.5 | 32.5 | 29.5 | 16 | 19 | |
| 1CN9-18-04 | एम18एक्स1.5 | Z1/4"X18 | 12 | 19 | 34 | 28 | 19 | 22 | |
| 1CN9-18-06 | एम18एक्स1.5 | Z3/8"X18 | 12 | 19 | 34 | 31 | 19 | 22 | |
| 1CN9-18-08 | एम18एक्स1.5 | Z1/2"X14 | 12 | 21 | 36 | 36.7 | 22 | 22 | |
| 1CN9-22-06 | M22X1.5 | Z3/8"X18 | 15 | 22 | 37 | 32.5 | 22 | 27 | |
| 1CN9-22-08 | M22X1.5 | Z1/2"X14 | 15 | 22 | 37 | 36.7 | 22 | 27 | |
| 1CN9-26-08 | एम26एक्स1.5 | Z1/2"X14 | 18 | 25.5 | 42 | 40 | 27 | 32 | |
| 1CN9-26-12 | एम26एक्स1.5 | Z3/4"X14 | 18 | 25.5 | 42 | 44 | 27 | 32 | |
| 1CN9-30-12 | M30X2 | Z3/4"X14 | 22 | 29.3 | 45.8 | 45 | 30 | 36 | |
| 1CN9-30-16 | M30X2 | Z1"X11.5 | 22 | 32 | 50 | 33 | 36 | ||
| 1CN9-36-16 | M36X2 | Z1"X11.5 | 28 | 33.3 | 49.8 | 51.5 | 36 | 41 | |
| 1CN9-45-20 | M45X2 | Z1.1/4"X11.5 | 35 | 39.2 | 60.7 | 63 | 48 | 50 | |
| 1CN9-52-24 | M52X2 | Z1.1/2"X11.5 | 42 | 44.8 | 67.8 | 65 | 55 | 60 | |
| 1DN9-14-04 | एम14एक्स1.5 | Z1/4"X18 | 6 | 17.5 | 32.5 | 25.5 | 14 | 17 | |
| 1DN9-16-04 | एम16एक्स1.5 | Z1/4"X18 | 8 | 18.5 | 33.7 | 26.5 | 16 | 19 | |
| 1DN9-18-06 | एम18एक्स1.5 | Z3/8"X18 | 10 | 19.5 | 36 | 31 | 19 | 22 | |
| 1DN9-20-04 | M20X1.5 | Z1/4"X18 | 12 | 19.5 | 36 | 28 | 19 | 24 | |
| 1DN9-20-06 | M20X1.5 | Z3/8"X18 | 12 | 19.5 | 36 | 31 | 19 | 24 | |
| 1DN9-22-06 | M22X1.5 | Z3/8"X18 | 14 | 23 | 41 | 32.5 | 22 | 27 | |
| 1DN9-22-08 | M22X1.5 | Z1/2"X14 | 14 | 23 | 41 | 36.7 | 22 | 27 | |
| 1DN9-24-06 | M24X1.5 | Z3/8"X18 | 16 | 24 | 42.5 | 33.5 | 24 | 30 | |
| 1DN9-24-08 | M24X1.5 | Z1/2"X14 | 16 | 24 | 42.5 | 37.5 | 24 | 30 | |
| 1DN9-30-08 | M30X2 | Z1/2"X14 | 20 | 28 | 49.8 | 41 | 30 | 36 | |
| 1DN9-30-12 | M30X2 | Z3/4"X14 | 20 | 28 | 49.8 | 45 | 30 | 36 | |
| 1DN9-36-12 | M36X2 | Z3/4"X14 | 25 | 32.8 | 56.8 | 49 | 36 | 46 | |
| 1DN9-36-16 | M36X2 | Z1"X11.5 | 25 | 32.8 | 56.8 | 51.5 | 36 | 46 | |
| 1DN9-42-16 | M42X2 | Z1"X11.5 | 30 | 36.2 | 62.7 | 54.5 | 41 | 50 | |
| 1DN9-42-20 | M42X2 | Z1.1/4"X11.5 | 30 | 36.2 | 62.7 | 54.5 | 41 | 50 | |
| 1DN9-52-20 | M52X2 | Z1.1/4"X11.5 | 38 | 45.8 | 76.8 | 65 | 55 | 60 | |
| 1DN9-52-24 | M52X2 | Z1.1/2"X11.5 | 38 | 45.8 | 76.8 | 65 | 55 | 60 | |
DIN 90° कोहनी एनपीटी पुरुष परिचय
डीआईएन 90° एल्बो एनपीटी मेल एक पाइपिंग फिटिंग है जो डॉयचेस इंस्टीट्यूट फर नॉर्मुंग (डीआईएन) मानकों के अनुरूप है, जिसमें 90-डिग्री मोड़ और एक पुरुष नेशनल पाइप थ्रेड (एनपीटी) कनेक्शन है। इस प्रकार की कोहनी का उपयोग आमतौर पर पाइपिंग सिस्टम में प्रवाह की दिशा को 90 डिग्री तक बदलने के लिए किया जाता है, जबकि एनपीटी पुरुष कनेक्शन महिला एनपीटी फिटिंग या बंदरगाहों से आसानी से जुड़ने की अनुमति देता है।
DIN 90° एल्बो एनपीटी मेल को विभिन्न औद्योगिक, वाणिज्यिक और आवासीय प्लंबिंग अनुप्रयोगों में उपयोग के लिए डिज़ाइन किया गया है। यह आमतौर पर पीतल, स्टील या स्टेनलेस स्टील जैसी टिकाऊ सामग्रियों से बनाया जाता है, जो दीर्घायु और संक्षारण प्रतिरोध सुनिश्चित करता है। कोहनी के आयाम और थ्रेड विनिर्देश डीआईएन मानकों का सख्ती से पालन करते हैं, जो पाइपिंग सिस्टम में अनुकूलता और विश्वसनीयता की गारंटी देते हैं।
कोहनी के पुरुष सिरे पर एनपीटी थ्रेडिंग एक चुस्त और सुरक्षित फिट सुनिश्चित करती है, लीक को रोकती है और सिस्टम की अखंडता को बनाए रखती है। इस प्रकार की फिटिंग का उपयोग अक्सर उच्च दबाव और तापमान अनुप्रयोगों में किया जाता है, जहां एक मजबूत और रिसाव-प्रूफ कनेक्शन महत्वपूर्ण होता है।
चाहे आप एक जटिल औद्योगिक पाइपिंग प्रणाली या एक साधारण घरेलू पाइपलाइन परियोजना पर काम कर रहे हों, DIN 90° एल्बो एनपीटी मेल द्रव प्रवाह की दिशा बदलने के लिए एक विश्वसनीय और मानकीकृत समाधान प्रदान करता है।
