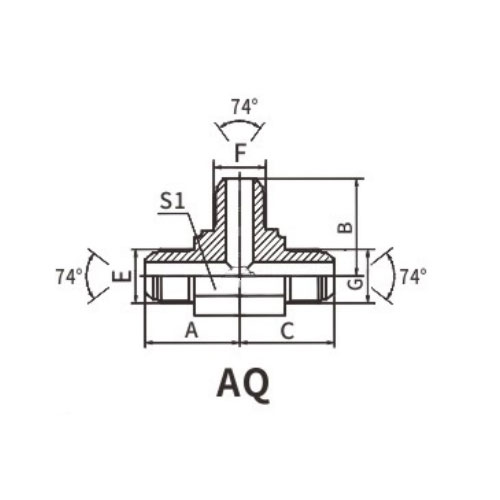

भाग संख्या: AQ
विवरण: एक्यू मेट्रिक मेल 74° कोन टी
परिवर्तनीय कोड:
सामग्री: कार्बन स्टील 45#
भूतल उपचार: जिंक, Cr3+ चढ़ाना, साफ़ सफेद
संक्षारण प्रतिरोधी घंटा: 120 घंटे या उससे अधिक
डिग्री: टीईई
| भाग नं | धागा | ट्यूब ओ.डी., | DIMENSIONS | ||||||
| E | G | डी1,डी2,डी3 | A | B | C | एस 1 | एस2,एस3,एस4 | ||
| AQ-14 | एम14एक्स1.5 | एम14एक्स1.5 | एम14एक्स1.5 | 8 | 27 | 27 | 27 | 14 | 17 |
| AQ-16 | एम16एक्स1.5 | एम16एक्स1.5 | एम16एक्स1.5 | 10 | 29.5 | 29.5 | 29.5 | 16 | 19 |
| एक्यू-18 | एम18एक्स1.5 | एम18एक्स1.5 | एम18एक्स1.5 | 12 | 34 | 34 | 34 | 19 | 22 |
| एक्यू-22 | M22X1.5 | M22X1.5 | M22X1.5 | 14 | 37.5 | 37.5 | 37.5 | 22 | 27 |
| एक्यू-27 | एम27एक्स1.5 | एम27एक्स1.5 | एम27एक्स1.5 | 18 | 41.5 | 41.5 | 41.5 | 27 | 32 |
| एक्यू-33 | M33X2 | M33X2 | M33X2 | 22 | 49.5 | 49.5 | 49.5 | 33 | 38 |
एक्यू मीट्रिक पुरुष 74° कोन टी अंग्रेजी परिचय
AQ मेट्रिक मेल 74° कोन टी एक सटीक-इंजीनियर्ड द्रव प्रणाली घटक है जिसे विभिन्न औद्योगिक अनुप्रयोगों में इष्टतम प्रदर्शन और विश्वसनीयता प्रदान करने के लिए डिज़ाइन किया गया है। इस अनूठी टी फिटिंग में एक छोर पर एक मीट्रिक पुरुष धागा और दूसरे पर 74° शंकु सील है, जो द्रव हस्तांतरण के लिए एक सुरक्षित और रिसाव-मुक्त कनेक्शन प्रदान करता है।
मीट्रिक पुरुष धागे को संबंधित महिला धागों के साथ पूरी तरह से मेल खाने के लिए डिज़ाइन किया गया है, जो एक आरामदायक और सुरक्षित फिट सुनिश्चित करता है। यह थ्रेडिंग सिस्टम मीट्रिक-आधारित पाइपिंग सिस्टम में व्यापक रूप से उपयोग किया जाता है, जो मिश्रित-सिस्टम अनुप्रयोगों में निर्बाध एकीकरण की अनुमति देता है।
टी के दूसरे छोर पर 74° शंकु सील एक मजबूत और रिसाव-प्रतिरोधी कनेक्शन बनाती है। शंकु का पतला डिज़ाइन एक संगत महिला शंकु बंदरगाह के साथ जुड़ने पर एक तंग सील सुनिश्चित करता है, एक सुरक्षित कनेक्शन प्रदान करता है जो उच्च दबाव और तापमान का सामना कर सकता है।
इस कनेक्टर का टी कॉन्फ़िगरेशन तीन दिशाओं में तरल पदार्थों के सुविधाजनक वितरण की अनुमति देता है। यह सुविधा उन प्रणालियों में विशेष रूप से उपयोगी है जिनके लिए तरल पदार्थ को कई गंतव्यों, जैसे शाखा लाइनों या मैनिफोल्ड्स तक ले जाने की आवश्यकता होती है।
उच्च गुणवत्ता वाली सामग्रियों से निर्मित, AQ मेट्रिक मेल 74° कोन टी संक्षारण प्रतिरोधी और टिकाऊ है, जो दीर्घकालिक विश्वसनीयता और प्रदर्शन सुनिश्चित करती है। यह हाइड्रोलिक्स, न्यूमेटिक्स और अन्य तरल और गैस स्थानांतरण अनुप्रयोगों सहित औद्योगिक तरल प्रणालियों की एक विस्तृत श्रृंखला में उपयोग के लिए उपयुक्त है।
संक्षेप में, AQ मेट्रिक मेल 74° कोन टी एक मजबूत और विश्वसनीय द्रव प्रणाली घटक है जिसे औद्योगिक अनुप्रयोगों में इष्टतम प्रदर्शन प्रदान करने के लिए डिज़ाइन किया गया है। इसके सटीक-इंजीनियर्ड थ्रेडिंग और सीलिंग सिस्टम, इसके टी कॉन्फ़िगरेशन के साथ, इसे विभिन्न पाइपिंग सिस्टम में सुरक्षित और कुशल द्रव हस्तांतरण के लिए एक विश्वसनीय समाधान बनाते हैं।
