भाग संख्या: 1CN
विवरण: 1CN मीट्रिक पुरुष 24° L .T. /एनपीटी पुरुष 60°
परिवर्तनीय कोड:
सामग्री: कार्बन स्टील 45#
भूतल उपचार: जिंक, Cr3+ चढ़ाना, साफ़ सफेद
संक्षारण प्रतिरोधी घंटा: 120 घंटे या उससे अधिक
डिग्री: सीधा

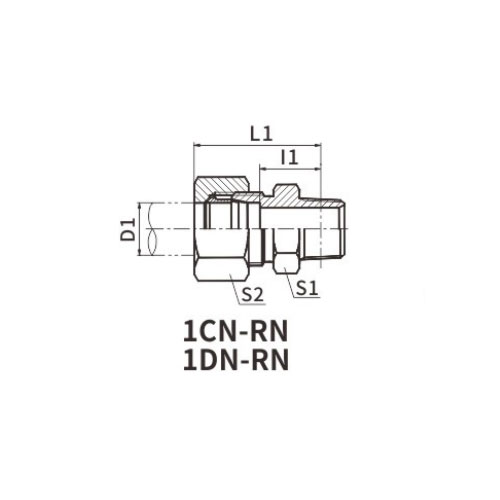

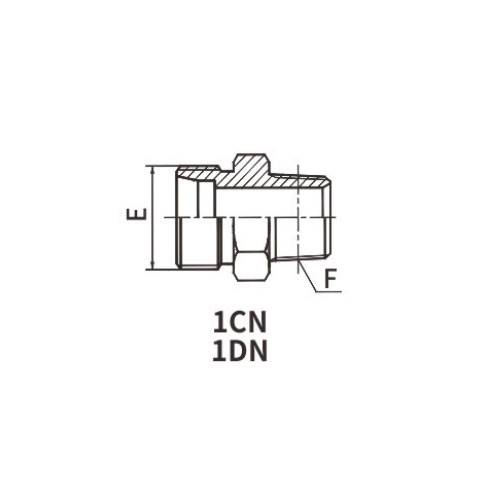

| भाग संख्या | धागा | ट्यूब ओ.डी. | DIMENSIONS | ||||
| E | F | 11 | एल1 | एस 1 | एस 2 | ||
| 1CN-08-O2LL | M8X1 | Z1/8"X27 | 4 | 11.9 | 23.9 | 12 | 10 |
| 1CN-10-02LL | M10X1 | Z1/8"X27 | 6 | 12.4 | 23.9 | 12 | 12 |
| 1CN-12-02LL | एम12एक्स1 | Z1/8"X27 | 8 | 14.4 | 25.9 | 12 | 14 |
| 1CN-12-02 | एम12एक्स1.5 | Z1/8"X27 | 6 | 13.4 | 28.4 | 12 | 14 |
| 1CN-12-04 | एम12एक्स1.5 | Z1/4"X18 | 6 | 17.2 | 32.2 | 17 | 14 |
| 1CN-14-04 | एम14एक्स1.5 | Z1/4"X18 | 8 | 17.2 | 32.2 | 14 | 17 |
| 1CN-16-06 | एम16एक्स1.5 | Z3/8"X18 | 10 | 19.9 | 53 | 19 | 19 |
| 1CN-18-04 | एम18एक्स1.5 | Z1/4"X18 | 12 | 19.2 | 34.2 | 19 | 22 |
| 1CN-18-06 | एम18एक्स1.5 | Z3/8"X18 | 12 | 19.9 | 34.9 | 19 | 22 |
| 1CN-18-08 | एम18एक्स1.5 | Z1/2"X14 | 12 | 21.4 | 36.4 | 22 | 22 |
| 1CN-22-08 | M22X1.5 | Z1/2"X14 | 15 | 22.4 | 37.4 | 24 | 27 |
| 1CN-22-20 | M22X1.5 | Z1.1/4"X11.5 | 15 | 29.8 | 37.4 | 46 | 27 |
| 1CN-26-08 | एम26एक्स1.5 | z1/2"X14 | 18 | 22.9 | 39.4 | 27 | 32 |
| 1CN-26-12 | एम26एक्स1.5 | Z3/4"X14 | 18 | 22.4 | 38.9 | 30 | 32 |
| 1CN-30-08 | M30X2 | Z1/2"X14 | 22 | 24.4 | 40.5 | 32 | 36 |
| 1CN-30-12 | M30X2 | Z3/4"X14 | 22 | 24.4 | 40.9 | 32 | 36 |
| 1CN-36-16 | M36X2 | Z1"X11.5 | 28 | 29.8 | 46.3 | 41 | 41 |
| 1CN-36-20 | M36X2 | Z1.1/4"X11.5 | 28 | 31.3 | 46.3 | 46 | 41 |
| 1CN-45-20 | M45X2 | Z1.1/4"X11.5 | 35 | 30.3 | 51.8 | 46 | 50 |
| 1CN-52-20 | M52X2 | Z1.1/4"X11.5 | 42 | 31.8 | 55.8 | 55 | 60 |
| 1CN-52-24 | M52X2 | Z1.1/2"X11.5 | 42 | 32.8 | 55.8 | 55 | 60 |
| 1DN-14-04 | एम14एक्स1.5 | Z1/4"X18 | 6 | 22.2 | 37.2 | 17 | 17 |
| 1DN-16-04 | एम16एक्स1.5 | Z1/4"X18 | 8 | 22.2 | 37.2 | 17 | 19 |
| 1DN-18-04 | एम18एक्स1.5 | Z1/4"X18 | 10 | 21.7 | 38.2 | 19 | 22 |
| 1DN-18-06 | एम18एक्स1.5 | 73/8"X18 | 10 | 22.4 | 38.9 | 19 | 22 |
| 1DN-20-04 | M20X1.5 | Z1/4"X18 | 12 | 23.7 | 40.2 | 22 | 24 |
| 1DN-20-06 | M20X1.5 | Z3/8"X18 | 12 | 24.4 | 40.9 | 22 | 24 |
| 1DN-20-08 | M20X1.5 | Z1/2"X14 | 12 | 25.9 | 42.4 | 22 | 24 |
| 1DN-22-08 | M22X1.5 | Z1/2"X14 | 14 | 27.4 | 45.4 | 24 | 27 |
| 1DN-24-08 | M24X1.5 | Z1/2"X14 | 16 | 26.9 | 45.4 | 27 | 30 |
| 1DN-30-12 | M30X2 | Z3/4"X14 | 20 | 28.4 | 49.9 | 32 | 36 |
| 1DN-36-12 | M36X2 | Z3/4"X14 | 25 | 30.9 | 34 | 41 | 46 |
| 1DN-36-16 | M36X2 | Z1"X11.5 | 25 | 35.3 | 59.3 | 41 | 46 |
| 1DN-42-16 | M42X2 | Z1"X11.5 | 25 | 35.8 | 59.3 | 46 | 46 |
| 1DN-42-20 | M42X2 | Z1.1/4"X11.5 | 30 | 36.3 | 62.8 | 46 | 50 |
| 1DN-52-24 | M52X2 | Z1.1/2"X11.5 | 38 | 39.8 | 70.8 | 55 | 60 |
1CN मीट्रिक पुरुष 24° L.T. / एनपीटी पुरुष 60° अंग्रेजी परिचय
1CN मीट्रिक पुरुष 24° L.T. / एनपीटी मेल 60° एक अद्वितीय और बहु-कार्यात्मक सीलिंग घटक है जिसे मीट्रिक और नेशनल पाइप थ्रेड (एनपीटी) सिस्टम के बीच अंतर को पाटने के लिए डिज़ाइन किया गया है। यह अभिनव सील एक सुरक्षित और विश्वसनीय कनेक्शन प्रदान करती है, जो विभिन्न थ्रेडिंग मानकों में रिसाव-मुक्त प्रदर्शन सुनिश्चित करती है।
24° एल.टी. (बाएं हाथ का धागा) इस सील का मीट्रिक पुरुष सिरा मीट्रिक पाइप सिस्टम में फिट होने के लिए सटीक रूप से तैयार किया गया है, जो एक मजबूत और सुरक्षित कनेक्शन प्रदान करता है। इसका पतला डिज़ाइन चुस्त फिट और अधिकतम सीलिंग दक्षता सुनिश्चित करता है।
दूसरी ओर, एनपीटी पुरुष 60° अंत मानक एनपीटी पाइप थ्रेड्स के साथ संगत है, जो एनपीटी-आधारित सिस्टम में निर्बाध एकीकरण की अनुमति देता है। 60° शंकु सीट सील उत्कृष्ट सीलिंग गुण प्रदान करती है, उच्च दबाव का विरोध करती है और लंबे समय तक चलने वाला, रिसाव-प्रूफ कनेक्शन सुनिश्चित करती है।
उच्च गुणवत्ता वाली सामग्री से निर्मित, 1CN मीट्रिक मेल 24° L.T. / एनपीटी मेल 60° जंग और टूट-फूट के प्रति लचीला है, जो कठोर औद्योगिक वातावरण में भी विश्वसनीय प्रदर्शन सुनिश्चित करता है। इसका दोहरा थ्रेडिंग डिज़ाइन विभिन्न पाइपिंग कॉन्फ़िगरेशन में आसान अनुकूलनशीलता और लचीलेपन की अनुमति देता है।
चाहे आप हाइड्रोलिक्स, न्यूमेटिक्स, या अन्य द्रव-आधारित अनुप्रयोगों में मीट्रिक और एनपीटी सिस्टम कनेक्ट कर रहे हों, 1CN मीट्रिक मेल 24° L.T. / एनपीटी मेल 60° एक मजबूत और विश्वसनीय सीलिंग समाधान प्रदान करता है। इसकी सटीक इंजीनियरिंग और उच्च गुणवत्ता वाली सामग्री इष्टतम प्रदर्शन और रिसाव-मुक्त संचालन सुनिश्चित करती है।
संक्षेप में, 1CN मीट्रिक पुरुष 24° L.T. / एनपीटी मेल 60° एक बहुमुखी और भरोसेमंद सीलिंग घटक है जो मीट्रिक और एनपीटी सिस्टम के बीच अंतर को पाटता है। इसकी अनूठी दोहरी थ्रेडिंग डिज़ाइन और उच्च गुणवत्ता वाली संरचना इसे औद्योगिक तरल प्रणालियों के लिए एक विश्वसनीय विकल्प बनाती है, जो सुरक्षित और विश्वसनीय कनेक्शन सुनिश्चित करती है।
