भाग संख्या: 2सी
विवरण: 2C मीट्रिक पुरुष 24°/मीट्रिक महिला 24° L .T.
परिवर्तनीय कोड:
सामग्री: कार्बन स्टील 45#
भूतल उपचार: जिंक, Cr3+ चढ़ाना, साफ़ सफेद
संक्षारण प्रतिरोधी घंटा: 120 घंटे या उससे अधिक
डिग्री: सीधा

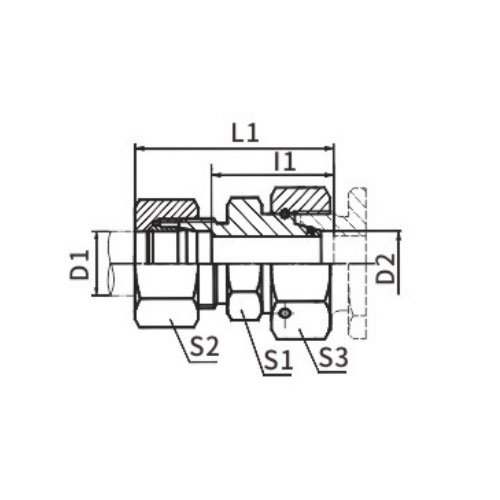

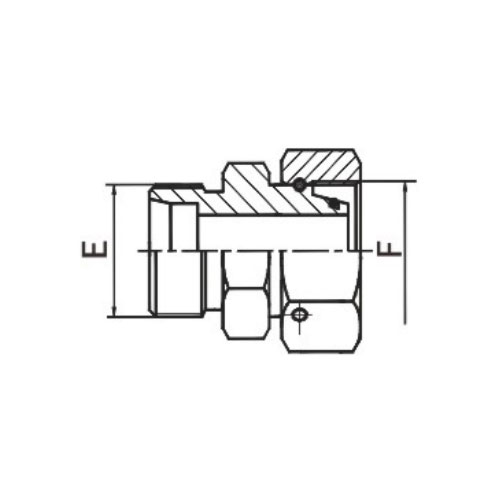

| भाग संख्या | धागा | ट्यूब ओ.डी. | DIMENSIONS | ||||||
| E | F | डी1 | डी2 | एल1 | एल1 | एस 1 | एस 2 | एस3 | |
| 2सी-12-14 | एम12एक्स1.5 | एम14एक्स1.5 | 6 | 8 | 23.5 | 38 | 12 | 14 | 17 |
| 2सी-12-16 | एम12एक्स1.5 | एम16एक्स1.5 | 6 | 10 | 25 | 40 | 14 | 14 | 19 |
| 2सी-14-16 | एम14एक्स1.5 | एम16एक्स1.5 | 8 | 10 | 25 | 40 | 14 | 17 | 19 |
| 2सी-16-18 | एम16एक्स1.5 | एम18एक्स1.5 | 10 | 12 | 26 | 41 | 17 | 19 | 22 |
| 2सी-14-22 | एम14एक्स1.5 | M22X1.5 | 8 | 15 | 28.5 | 43 | 19 | 17 | 27 |
| 2सी-16-22 | एम16एक्स1.5 | M22X1.5 | 10 | 15 | 29.5 | 44 | 19 | 19 | 27 |
| 2सी-18-22 | एम18एक्स1.5 | M22X1.5 | 12 | 15 | 29.5 | 44 | 19 | 22 | 27 |
| 2सी-16-26 | एम16एक्स1.5 | एम26एक्स1.5 | 10 | 18 | 29 | 44 | 24 | 19 | 32 |
| 2सी-18-26 | एम18एक्स1.5 | एम26एक्स1.5 | 12 | 18 | 29 | 44 | 24 | 22 | 32 |
| 2सी-22-26 | M22X1.5 | एम26एक्स1.5 | 15 | 18 | 30 | 45 | 24 | 27 | 32 |
| 2सी-18-30 | एम18एक्स1.5 | M30X2 | 12 | 22 | 33 | 48 | 27 | 22 | 36 |
| 2सी-22-30 | M22X1.5 | M30X2 | 15 | 22 | 34 | 49 | 27 | 27 | 36 |
| 2सी-26-30 | एम26एक्स1.5 | M30X2 | 18 | 22 | 33.5 | 50 | 27 | 32 | 36 |
| 2सी-22-36 | M22X1.5 | M36X2 | 15 | 28 | 36 | 51 | 36 | 27 | 41 |
| 2सी-26-36 | एम26एक्स1.5 | M36X2 | 18 | 28 | 35.5 | 52 | 36 | 32 | 41 |
| 2सी-30-36 | M30X2 | M36X2 | 22 | 28 | 37.5 | 54 | 36 | 36 | 41 |
| 2सी-26-45 | एम26एक्स1.5 | M45X2 | 18 | 35 | 38.5 | 55 | 41 | 32 | 50 |
| 2सी-30-45 | M30X2 | M45X2 | 22 | 35 | 40.5 | 57 | 41 | 36 | 50 |
| 2सी-36-45 | M36X2 | M45X2 | 28 | 35 | 40.5 | 57 | 41 | 41 | 50 |
| 2सी-26-52 | एम26एक्स1.5 | M52X2 | 18 | 42 | 42 | 58 | 50 | 32 | 60 |
| 2सी-30-52 | M30X2 | M52X2 | 22 | 42 | 44 | 60 | 50 | 36 | 60 |
| 2सी-36-52 | M36X2 | M52X2 | 28 | 42 | 44 | 61 | 50 | 41 | 60 |
| 2सी-45-52 | M45X2 | M52X2 | 35 | 42 | 43 | 65 | 50 | 50 | 60 |
2C मीट्रिक पुरुष 24°/मीट्रिक महिला 24° L.T. अंग्रेजी परिचय
2C मीट्रिक पुरुष 24°/मीट्रिक महिला 24° L.T. (बाएं हाथ का थ्रेड) एक सटीक-मशीनीकृत कनेक्टर है जिसे दो मीट्रिक थ्रेडिंग सिस्टम के बीच एक सुरक्षित और रिसाव-मुक्त कनेक्शन प्रदान करने के लिए डिज़ाइन किया गया है। यह घटक द्रव प्रणालियों के लिए एक मजबूत समाधान प्रदान करता है, जो औद्योगिक अनुप्रयोगों की एक विस्तृत श्रृंखला में विश्वसनीय प्रदर्शन सुनिश्चित करता है।
2C कनेक्टर के मीट्रिक पुरुष सिरे में 24° टेपर होता है, जो संबंधित मीट्रिक महिला सिरे के साथ, 24° टेपर के साथ भी पूरी तरह मेल खाता है। यह पतला डिज़ाइन एक मजबूत और सुरक्षित सील बनाता है, लीक को रोकता है और इष्टतम प्रदर्शन सुनिश्चित करता है।
महिला सिरे का बाएं हाथ का धागा (एल.टी.) विन्यास कनेक्शन में सुरक्षा और स्थिरता की एक अतिरिक्त परत जोड़ता है। बाएं हाथ के धागे कम आम हैं, जिससे अनधिकृत पहुंच और डिससेप्शन कठिन हो जाता है, जिससे सिस्टम की समग्र सुरक्षा बढ़ जाती है।
उच्च गुणवत्ता वाली सामग्री से निर्मित, 2C मीट्रिक पुरुष 24°/मीट्रिक महिला 24° L.T. कनेक्टर को उच्च दबाव और उच्च तापमान वाले वातावरण की कठोरता का सामना करने के लिए डिज़ाइन किया गया है। यह संक्षारण प्रतिरोधी और टिकाऊ है, जो दीर्घकालिक विश्वसनीयता और प्रदर्शन सुनिश्चित करता है।
इस कनेक्टर की सटीक इंजीनियरिंग एक सुचारू और सुरक्षित फिट सुनिश्चित करती है, लीक के जोखिम को कम करती है और सिस्टम दक्षता को अधिकतम करती है। इसकी बहुमुखी प्रतिभा इसे हाइड्रोलिक्स, न्यूमेटिक्स और अन्य औद्योगिक अनुप्रयोगों सहित विभिन्न प्रकार के तरल प्रणालियों में उपयोग करने की अनुमति देती है।
संक्षेप में, 2C मीट्रिक पुरुष 24°/मीट्रिक महिला 24° L.T. कनेक्टर एक मजबूत और विश्वसनीय सीलिंग घटक है जो मीट्रिक थ्रेडिंग सिस्टम के लिए डिज़ाइन किया गया है। इसका सटीक-इंजीनियर्ड पतला डिज़ाइन, बाएं हाथ का धागा विन्यास और उच्च गुणवत्ता वाली सामग्री इसे विभिन्न औद्योगिक द्रव प्रणालियों में सुरक्षित और रिसाव-मुक्त कनेक्शन के लिए एक विश्वसनीय समाधान बनाती है।
