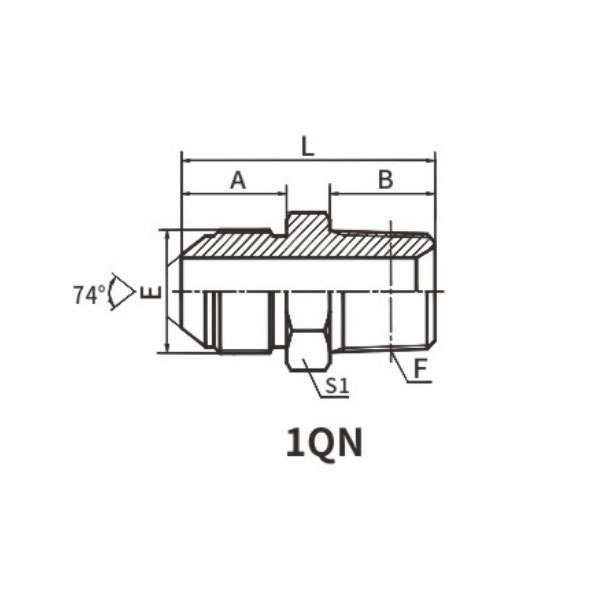

भाग संख्या: 1QN
विवरण: 1क्यूएन मीट्रिक मेल 74° कोन/एनपीटी मेल
परिवर्तनीय कोड:
सामग्री: कार्बन स्टील 45#
भूतल उपचार: जिंक, Cr3+ चढ़ाना, साफ़ सफेद
संक्षारण प्रतिरोधी घंटा: 120 घंटे या उससे अधिक
डिग्री: सीधा

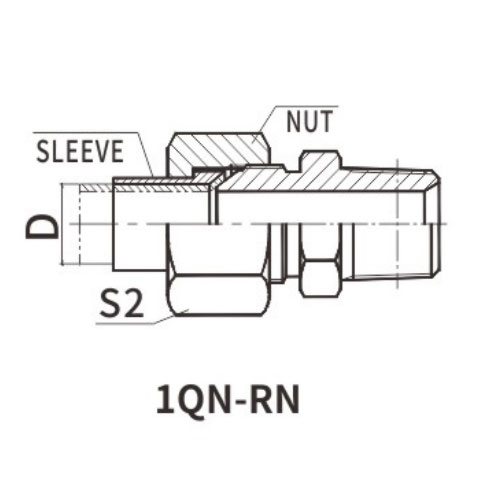

| भाग संख्या | धागा | TUBEO.D. | DIMENSIONS | |||||
| E | F | D | A | B | L | एस 1 | एस 2 | |
| 1QN-12-02 | एम12एक्स1.5 | Z1/8"X27 | 6 | 15.7 | 10.5 | 32 | 14 | 14 |
| 1QN-12-04 | एम12एक्स1.5 | Z1/4"X18 | 6 | 15.7 | 15 | 36.5 | 14 | 14 |
| 1QN-14-02 | एम14एक्स1.5 | Z1/8"X27 | 8 | 17 | 10.5 | 33 | 17 | 17 |
| 10एन-14-04 | एम14एक्स1.5 | Z1/4"X18 | 8 | 17 | 15 | 38 | 17 | 17 |
| 1QN-16-04 | एम16एक्स1.5 | Z1/4"X18 | 10 | 18 | 15 | 39 | 17 | 19 |
| 1QN-18-04 | एम18एक्स1.5 | Z1/4"X18 | 12 | 18 | 15 | 39 | 19 | 22 |
| 1QN-18-06 | एम18एक्स1.5 | Z3/8"X18 | 12 | 18 | 16 | 40 | 19 | 22 |
| 1QN-18-08 | एम18एक्स1.5 | Z1/2"X14 | 12 | 18 | 19.5 | 45.5 | 22 | 22 |
| 1QN-22-06 | M22X1.5 | Z3/8"X18 | 14 | 19.5 | 16 | 43.5 | 24 | 27 |
| 1QN-22-08 | M22X1.5 | Z1/2"X14 | 14 | 19.5 | 19.5 | 47 | 24 | 27 |
| 1QN-27-06 | एम27एक्स1.5 | Z3/8"X18 | 18 | 20 | 16.5 | 46 | 30 | 32 |
| 1QN-27-08 | एम27एक्स1.5 | Z1/2"X14 | 18 | 20 | 19.5 | 49.5 | 30 | 32 |
| 1QN-27-12 | एम27एक्स1.5 | Z3/4"X14 | 18 | 20 | 19.5 | 49.5 | 30 | 32 |
| 10एन-27-16 | एम27एक्स1.5 | Z1"X11.5 | 18 | 20 | 25.5 | 56.5 | 36 | 32 |
| 1QN-30-12 | M30X1.5 | Z3/4"X14 | 20 | 23 | 19.5 | 53.5 | 32 | 36 |
| 1QN-33-12 | M33X2 | Z3/4"X14 | 22 | 26 | 19.5 | 56.5 | 36 | 38 |
| 1QN-36-16 | M36X2 | Z1"X11.5 | 25 | 26 | 25.5 | 63 | 41 | 41 |
| 1QN-39-16 | M39X2 | Z1"X11.5 | 28 | 26 | 25.5 | 64.5 | 41 | 46 |
| 1QN-45-16 | M45X2 | Z1"X11.5 | 34 | 28.5 | 25.5 | 67 | 46 | 55 |
| 1QN-45-20 | M45X2 | Z1.1/4"X11.5 | 34 | 28.5 | 26.5 | 68 | 46 | 55 |
| 1QN-45-24 | M45X2 | Z1.1/2"X11.5 | 34 | 28.5 | 27.5 | 71 | 50 | 55 |
| 1QN-52-20 | M52X2 | Z1.1/4"X11.5 | 42 | 30 | 26.5 | 71.5 | 55 | 60 |
1क्यूएन मीट्रिक पुरुष 74° कोन/एनपीटी पुरुष अंग्रेजी परिचय
1QN मीट्रिक मेल 74° कोन/एनपीटी मेल कनेक्टर एक सटीक-इंजीनियर्ड घटक है जिसे मीट्रिक और नेशनल पाइप थ्रेड (एनपीटी) सिस्टम के बीच एक सुरक्षित और विश्वसनीय कनेक्शन प्रदान करने के लिए डिज़ाइन किया गया है। यह अनूठी सील एक मजबूत और रिसाव-मुक्त प्रदर्शन प्रदान करती है, जो इसे विभिन्न औद्योगिक द्रव प्रणालियों के लिए एक आदर्श विकल्प बनाती है।
1QN कनेक्टर के मीट्रिक मेल सिरे में 74° शंकु डिज़ाइन है, जो संबंधित एनपीटी मेल थ्रेड के साथ पूरी तरह से मेल खाता है। यह पतला कॉन्फ़िगरेशन एक मजबूत और सुरक्षित सील बनाता है, जो एक आरामदायक और रिसाव-मुक्त कनेक्शन सुनिश्चित करता है।
एनपीटी मेल थ्रेड एक मानक थ्रेडिंग प्रणाली है जिसका व्यापक रूप से संयुक्त राज्य अमेरिका में पाइपिंग और ट्यूबिंग कनेक्शन के लिए उपयोग किया जाता है। 74° शंकु मीट्रिक पुरुष अंत के साथ इसकी अनुकूलता मिश्रित-सिस्टम अनुप्रयोगों में निर्बाध एकीकरण की अनुमति देती है, जहां मीट्रिक और एनपीटी दोनों घटकों का उपयोग किया जाता है।
उच्च गुणवत्ता वाली सामग्रियों से निर्मित, 1QN मीट्रिक मेल 74° कोन/एनपीटी मेल कनेक्टर को उच्च दबाव और उच्च तापमान वाले वातावरण की कठोरता का सामना करने के लिए डिज़ाइन किया गया है। यह संक्षारण प्रतिरोधी और टिकाऊ है, जो दीर्घकालिक विश्वसनीयता और प्रदर्शन सुनिश्चित करता है।
इस कनेक्टर की सटीक इंजीनियरिंग एक सुचारू और सुरक्षित फिट सुनिश्चित करती है, लीक के जोखिम को कम करती है और सिस्टम दक्षता को अधिकतम करती है। इसकी बहुमुखी प्रतिभा इसे हाइड्रोलिक्स, न्यूमेटिक्स और अन्य तरल प्रणालियों सहित औद्योगिक अनुप्रयोगों की एक विस्तृत श्रृंखला में उपयोग करने की अनुमति देती है।
संक्षेप में, 1QN मीट्रिक मेल 74° कोन/एनपीटी मेल कनेक्टर मिश्रित-सिस्टम अनुप्रयोगों के लिए डिज़ाइन किया गया एक मजबूत और विश्वसनीय सीलिंग घटक है। इसका सटीक-इंजीनियर्ड पतला डिज़ाइन, मीट्रिक और एनपीटी थ्रेडिंग सिस्टम दोनों के साथ संगतता, और उच्च गुणवत्ता वाली सामग्री इसे विभिन्न औद्योगिक तरल प्रणालियों में सुरक्षित और रिसाव-मुक्त कनेक्शन के लिए एक विश्वसनीय समाधान बनाती है।
