भाग संख्या: ए.जे
विवरण: जेआईसी मेल 74°कोन टी
परिवर्तनीय कोड:
सामग्री: कार्बन स्टील 45#
भूतल उपचार: जिंक, Cr3+ चढ़ाना, साफ़ सफेद
संक्षारण प्रतिरोधी घंटा: 120 घंटे या उससे अधिक
डिग्री: थ्री वे टी

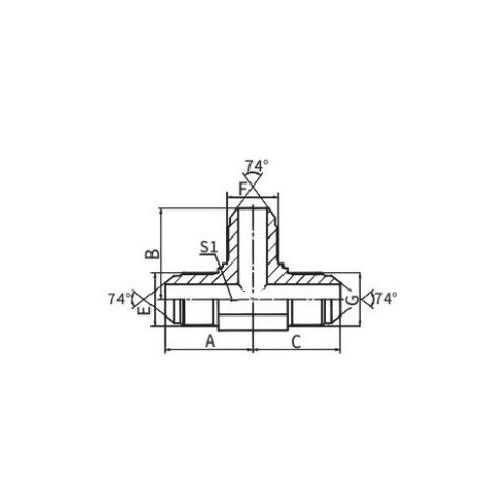

| भाग संख्या | धागा | DIMENSIONS | ||||||
| E | F | G | A | B | C | एस 1 | ||
| ए.जे.-04 | 7/16"X20 | 7/16"X20 | 7/16"X20 | 24.5 | 24.5 | 24.5 | 11 | |
| ए जे-04-06-04 | 7/16"X20 | 9/16"X18 | 7/16"X20 | 26.6 | 26.9 | 26.6 | 14 | |
| एजे-05 | 1/2"X20 | 1/2"X20 | 1/2"X20 | 26 | 26 | 26 | 14 | |
| एजे-06-04-06 | 9/16"X18 | 7/16"X20 | 9/16"X18 | 26.9 | 26.6 | 26.9 | 14 | |
| एजे-06 | 9/16"X18 | 9/16"X18 | 9/16"X18 | 26.9 | 26.9 | 26.9 | 14 | |
| ए जे-08-06-08 | 3/4"X16 | 9/16"X18 | 3/4"X16 | 32 | 30 | 32 | 19 | |
| एजे-10 | 7/8"X14 | 7/8"X14 | 7/8"X14 | 37.8 | 37.8 | 37.8 | 22 | |
| ए.जे.-12 | 1.1/16"X12 | 1.1/16"X12 | 1.1/16"X12 | 44.2 | 44.2 | 44.2 | 27 | |
| एजे-16 | 1.5/16"X12 | 1.5/16"X12 | 1.5/16"X12 | 49 | 49 | 49 | 33 | |
| एजे-16-12-16 | 1.5/16"X12 | 1.1/16"X12 | 1.5/16"X12 | 49 | 48 | 49 | 33 | |
| एजे-20 | 1.5/8"X12 | 1.5/8"X12 | 1.5/8"X12 | 56.5 | 56.5 | 56.5 | 41 | |
| एजे-24 | 1.7/8"X12 | 1.7/8"X12 | 1.7/8"X12 | 63 | 63 | 63 | 48 | |
| एजे-32 | 2.1/2"X12 | 2.1/2"X12 | 2.1/2"X12 | 78 | 78 | 78 | 63 | |

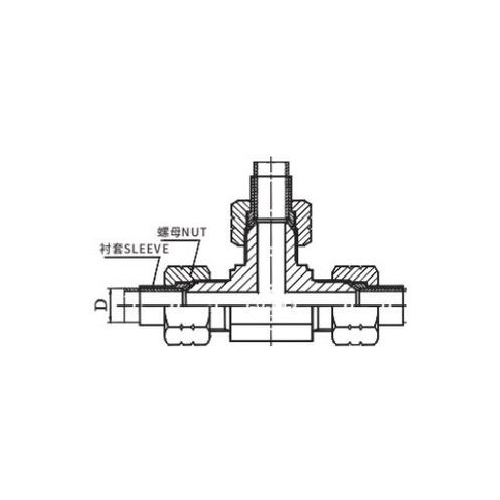

नोट: नट और स्लीव को अलग से ऑर्डर किया जाना चाहिए। नट NB200 और स्लीव NB500 मेट्रिकट्यूब के लिए उपयुक्त है, नट NB200 और स्लीव NB300 इंच ट्यूब के लिए उपयुक्त है।
जेआईसी मेल 74° कोन टी एक हाइड्रोलिक फिटिंग है जो तीन दिशाओं में शाखा करती है, जिसमें प्रत्येक छोर पर 74-डिग्री कोन सीट के साथ एक जेआईसी (संयुक्त उद्योग परिषद) पुरुष कनेक्टर होता है। यह टी फिटिंग हाइड्रोलिक प्रणाली के भीतर कई दिशाओं में द्रव प्रवाह के वितरण या संयोजन की अनुमति देती है।
जेआईसी कनेक्टर्स की 74-डिग्री शंकु सीटें संगत महिला फिटिंग के साथ जुड़ने पर एक तंग और रिसाव-प्रूफ सील सुनिश्चित करती हैं। यह डिज़ाइन धातु-से-धातु संपर्क सतह प्रदान करता है, जिसके परिणामस्वरूप एक मजबूत और विश्वसनीय कनेक्शन बनता है जो बिना लीक हुए उच्च दबाव का सामना कर सकता है।
JIC मेल 74° कोन टी फिटिंग आमतौर पर कार्बन स्टील या स्टेनलेस स्टील जैसी टिकाऊ सामग्रियों से बनाई जाती है, ताकि मांग वाले हाइड्रोलिक सिस्टम में दीर्घायु और प्रदर्शन सुनिश्चित किया जा सके। संक्षारण प्रतिरोध को बढ़ाने और उनकी सेवा जीवन को बढ़ाने के लिए ये फिटिंग अक्सर जस्ता चढ़ाना या अन्य सुरक्षात्मक उपचार से गुजरती हैं।
इस फिटिंग का टी कॉन्फ़िगरेशन इसे उन प्रणालियों में उपयोग के लिए आदर्श बनाता है जहां द्रव को कई स्थानों पर वितरित करने या विभिन्न स्रोतों से संयोजित करने की आवश्यकता होती है। तरल पदार्थ को तीन दिशाओं में प्रवाहित करने की अनुमति देकर, जेआईसी मेल 74° कोन टी हाइड्रोलिक सिस्टम डिजाइन में बहुमुखी प्रतिभा और दक्षता प्रदान करता है।
संक्षेप में, जेआईसी मेल 74° कोन टी एक मजबूत और लीक-प्रूफ फिटिंग है जो हाइड्रोलिक सिस्टम में द्रव प्रवाह के वितरण या संयोजन की अनुमति देती है। इसका मेटल-टू-मेटल सीलिंग डिज़ाइन और टिकाऊ निर्माण इसे तरल ऊर्जा अनुप्रयोगों की मांग के लिए एक विश्वसनीय विकल्प बनाता है।
