भाग क्रमांक: 26741
विवरण: 26741 45°JIC महिला 74°कोन सीट
परिवर्तनीय कोड:
सामग्री: कार्बन स्टील 45#
भूतल उपचार: जिंक, Cr3+ चढ़ाना, साफ़ सफेद
संक्षारण प्रतिरोधी घंटा: 120 घंटे या उससे अधिक
डिग्री: 45°

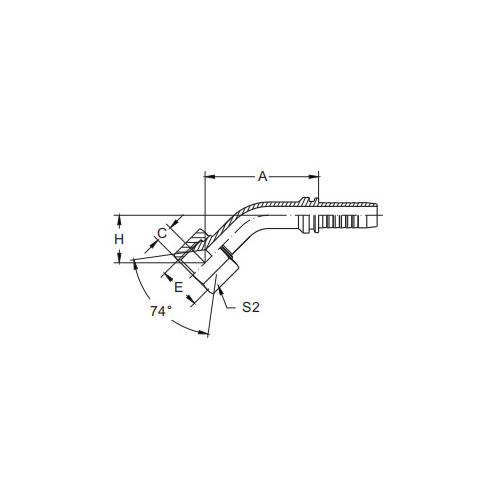

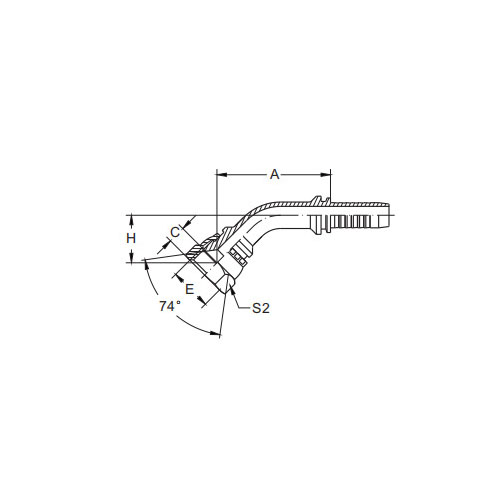

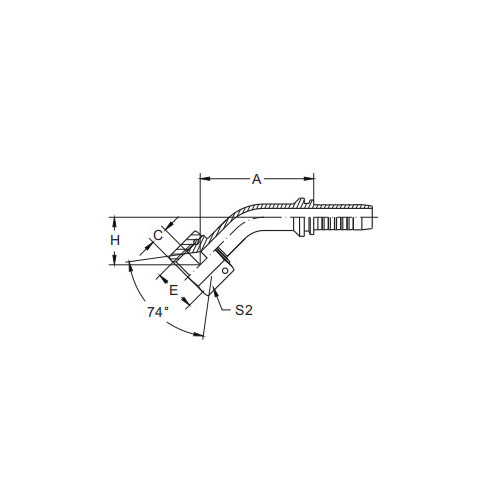

| भाग संख्या | धागा ई | नली बोर | DIMENSIONS | ||||
| डीएन | थोड़ा सा | A | C | H | एस 2 | ||
| 26741-04-03 | 7/ 16x20 | 5 | 3 | 32 .7 | 8 .7 | 12 .2 | 14 |
| 26741-04-04 | 7/ 16x20 | 6 | 4 | 35 .2 | 8 .7 | 13 .2 | 14 |
| 26741-05-04 | 1/2x20 | 6 | 4 | 35 .6 | 9 .5 | 13 .5 | 16 |
| 26741-05-05 | 1/2x20 | 8 | 5 | 37 .7 | 9 .5 | 14 .4 | 16 |
| 26741-05-06 | 1/2x20 | 10 | 6 | 37 .7 | 9 .5 | 14 .4 | 16 |
| 26741-06-04 | 9/16x18 | 6 | 4 | 35 .6 | 9 .5 | 13 .5 | 19 |
| 26741-06-05 | 9/16x18 | 8 | 5 | 37 .7 | 9 .5 | 14 .4 | 19 |
| 26741-06-06 | 9/16x18 | 10 | 6 | 38 .8 | 9 .5 | 15 .5 | 19 |
| 26741-08-06 | 3/4x16 | 10 | 6 | 40 .2 | 10 .7 | 16 .2 | 22 |
| 26741-08-08 | 3/4x16 | 12 | 8 | 45 .3 | 10 .7 | 19 | 22 |
| 26741-10-08 | 7/8x14 | 12 | 8 | 46 .3 | 12 .7 | 20 | 27 |
| 26741-10-10 | 7/8x14 | 16 | 10 | 54 . 1 | 12 .7 | 21 .8 | 27 |
| 26741-10-12 | 7/8x14 | 20 | 12 | 58 .6 | 12 .7 | 21 .8 | 27 |
| 26741-12-08टी | 1- 1/16x12 | 12 | 8 | 50 .4 | 14 .3 | 21 . 1 | 32 |
| 26741-12-10 | 1- 1/16x12 | 16 | 10 | 55 . 1 | 14 .3 | 22 .8 | 32 |
| 26741-12-12 | 1- 1/16x12 | 20 | 12 | 59 .3 | 14 .3 | 24 .2 | 32 |
| 26741-14-12 | 1-3/16x12 | 20 | 12 | 60 . 1 | 14 .7 | 24 .2 | 36 |
| 26741-16-12टी | 1-5/16x12 | 20 | 12 | 60 . 1 | 15 . 1 | 24 .2 | 41 |
| 26741-16-16 | 1-5/16x12 | 25 | 16 | 73 .5 | 15 . 1 | 28 | 38 |
| 26741-20-20डब्लू | 1-5/8x12 | 32 | 20 | 85 .6 | 16 .5 | 34 .5 | 50 |
| 26741-24-20डब्लू | 1-7/8x12 | 32 | 20 | 86 .6 | 19 .5 | 35 .9 | 55 |
| 26741-24-24डब्लू | 1-7/8x12 | 40 | 24 | 114 .8 | 19 .5 | 44 . 1 | 55 |
26741 45° जेआईसी महिला 74° कोन सीट परिचय
26741 45° JIC फीमेल 74° कोन सीट एक उच्च प्रदर्शन वाली तरल फिटिंग है जिसे औद्योगिक अनुप्रयोगों की एक विस्तृत श्रृंखला की मांगों को पूरा करने के लिए डिज़ाइन किया गया है। इस परिशुद्धता-निर्मित फिटिंग में एक अद्वितीय 45° कोण होता है, जो एक सुरक्षित और रिसाव-प्रतिरोधी सील बनाए रखते हुए द्रव प्रवाह के लिए एक सहज और कुशल संक्रमण प्रदान करता है।
जेआईसी (संयुक्त उद्योग परिषद) थ्रेड पैटर्न विभिन्न मानक घटकों के साथ संगतता सुनिश्चित करता है, जिससे मौजूदा तरल प्रणालियों में एकीकृत करना आसान हो जाता है। महिला धागे का डिज़ाइन संभोग करने वाले पुरुष घटकों के साथ एक सुरक्षित कनेक्शन की अनुमति देता है, जिससे एक मजबूत और विश्वसनीय द्रव कनेक्शन बनता है।
74° शंकु सीट 26741 फिटिंग का एक महत्वपूर्ण तत्व है, क्योंकि यह संभोग पुरुष शंकु के साथ एक सुरक्षित सील बनाता है। यह सील उच्च दबाव और तापमान का सामना करने के लिए डिज़ाइन की गई है, जिससे रिसाव-मुक्त कनेक्शन सुनिश्चित होता है जो सबसे अधिक मांग वाले औद्योगिक वातावरण में भी विश्वसनीय रूप से काम कर सकता है।
उच्च गुणवत्ता वाली सामग्री से निर्मित, 26741 45° JIC फीमेल 74° कोन सीट लंबे समय तक चलने के लिए बनाई गई है। यह उत्कृष्ट स्थायित्व और संक्षारण प्रतिरोध प्रदर्शित करता है, जो इसे औद्योगिक द्रव प्रणालियों में दीर्घकालिक उपयोग के लिए एक विश्वसनीय विकल्प बनाता है।
चाहे आप हाइड्रोलिक्स, न्यूमेटिक्स, या अन्य प्रकार के तरल प्रणालियों के साथ काम कर रहे हों, 26741 45° JIC फीमेल 74° कोन सीट सुरक्षित और कुशल कनेक्शन के लिए एक उत्कृष्ट विकल्प है। इसकी सटीक इंजीनियरिंग, उच्च गुणवत्ता वाली सामग्री और अद्वितीय 45° डिज़ाइन इसे किसी भी औद्योगिक द्रव प्रणाली के लिए एक मूल्यवान अतिरिक्त बनाता है जिसके लिए एक मजबूत और रिसाव-प्रतिरोधी कनेक्शन की आवश्यकता होती है।
