भाग संख्या: 22691
विवरण: 22691-90° बीएसपी महिला 60° कोन सील
परिवर्तनीय कोड:
सामग्री: कार्बन स्टील 45#
भूतल उपचार: जिंक, Cr3+ चढ़ाना, साफ़ सफेद
संक्षारण प्रतिरोधी घंटा: 120 घंटे या उससे अधिक
डिग्री: 90°

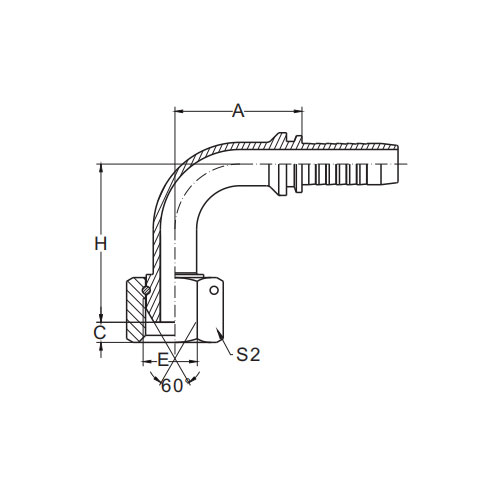

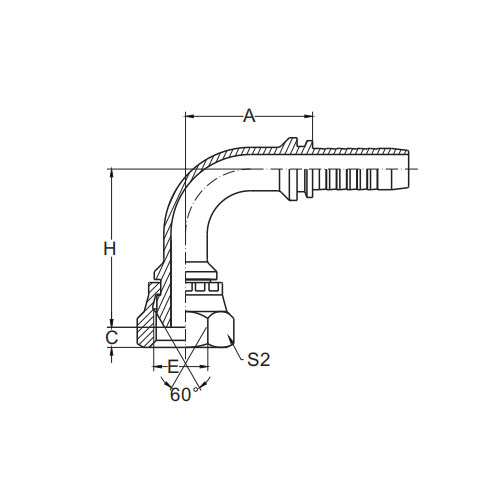

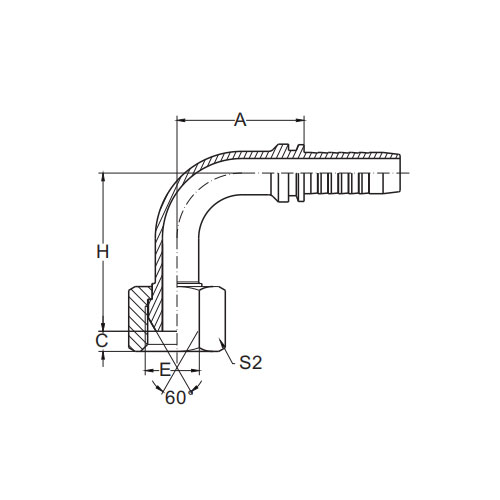

| भाग संख्या | धागा ई | नली बोर | DIMENSIONS | ||||
| डीएन | थोड़ा सा | A | C | H | एस 2 | ||
| 22691-02-03 | जी1/8x28 | 5 | 3 | 26 .5 | 4 .3 | 31 .5 | 14 |
| 22691-02-04 | जी1/8x28 | 6 | 4 | 30 | 4 .3 | 34 .5 | 14 |
| 22691-04-03 | जी1/4x19 | 5 | 3 | 26 .5 | 4 .5 | 33 .5 | 19 |
| 22691-04-04 | जी1/4x19 | 6 | 4 | 30 | 4 .5 | 36 .5 | 19 |
| 22691-04-05 | जी1/4x19 | 8 | 5 | 33 | 4 .5 | 39 .5 | 19 |
| 22691-04-06 | जी1/4x19 | 10 | 6 | 30 | 4 .5 | 36 .5 | 19 |
| 22691-06-04 | जी3/8x19 | 6 | 4 | 30 | 6 | 37 .7 | 22 |
| 22691-06-05 | जी3/8x19 | 8 | 5 | 33 | 6 | 40 .7 | 22 |
| 22691-06-06 | जी3/8x19 | 10 | 6 | 35 .3 | 6 | 43 | 22 |
| 22691-08-06टी | जी1/2x14 | 10 | 6 | 35 .3 | 6 .5 | 41 .8 | 27 |
| 22691-08-08 | जी1/2x14 | 12 | 8 | 41 | 6 .5 | 51 | 27 |
| 22691-08-10 | जी1/2x14 | 16 | 10 | 41 .5 | 6 .5 | 51 | 27 |
| 22691-10-08 | जी5/8x14 | 12 | 8 | 41 | 9 .7 | 51 .5 | 30 |
| 22691-10-10 | जी5/8x14 | 16 | 10 | 56 | 9 .7 | 56 | 30 |
| 22691-12-08टी | जी3/4x14 | 12 | 8 | 41 | 8 .7 | 48 .6 | 32 |
| 22691-12-10 | जी3/4x14 | 16 | 10 | 56 | 8 .7 | 56 .6 | 32 |
| 22691-12-12 | जी3/4x14 | 20 | 12 | 64 .9 | 8 .7 | 66 . 1 | 32 |
| 22691-16-12टी | G1x11 | 20 | 12 | 65 .5 | 10 .5 | 63 .8 | 41 |
| 22691-16-14 | G1x11 | 22 | 14 | 71 .2 | 10 .5 | 69 .3 | 41 |
| 22691-16-16 | G1x11 | 25 | 16 | 76 .7 | 10 .5 | 73 .8 | 41 |
| 22691-20-16टी | जी1- 1/4x11 | 25 | 16 | 76 .7 | 10 . 1 | 72 | 50 |
| 22691-20-20डब्लू | जी1- 1/4x11 | 32 | 20 | 91 .5 | 10 . 1 | 84 .3 | 50 |
| 22691-24-24डब्लू | जी1- 1/2x11 | 40 | 24 | 109 .4 | 12 .5 | 103 | 55 |
| 22691-32-32डब्लू | G2x11 | 50 | 32 | 131 .8 | 16 . 1 | 123 .3 | 70 |
22691-90° बीएसपी महिला 60° कोन सील अंग्रेजी परिचय
22691-90° बीएसपी फीमेल 60° कोन सील एक सटीक रूप से तैयार किया गया सीलिंग घटक है जिसे विशेष रूप से ब्रिटिश स्टैंडर्ड पाइप (बीएसपी) सिस्टम के लिए डिज़ाइन किया गया है। इस नवोन्मेषी फिटिंग में 90° महिला धागा है जो एक मजबूत और विश्वसनीय सील सुनिश्चित करते हुए अपने संबंधित पुरुष समकक्ष के साथ सीधे और सुरक्षित कनेक्शन की अनुमति देता है।
इस सील का मुख्य आकर्षण इसका 60° शंकु डिज़ाइन है, जो एक उत्कृष्ट सीलिंग सतह क्षेत्र प्रदान करता है और एक तंग और रिसाव-मुक्त कनेक्शन सुनिश्चित करता है। शंकु आकार सीलिंग सामग्री के एक समान संपीड़न की अनुमति देता है, जिसके परिणामस्वरूप एक मजबूत और टिकाऊ सील बनती है जो उच्च दबाव और तापमान का सामना कर सकती है।
उच्च गुणवत्ता वाली सामग्री से निर्मित, 22691-90° बीएसपी फीमेल 60° कोन सील सबसे अधिक मांग वाले औद्योगिक वातावरण में भी टिके रहने के लिए बनाई गई है। इसका संक्षारण प्रतिरोध और स्थायित्व लंबे समय तक सेवा जीवन में विश्वसनीय प्रदर्शन सुनिश्चित करता है।
इस सीलिंग घटक की बीएसपी अनुकूलता का मतलब है कि इसे जटिल संशोधनों या एडेप्टर की आवश्यकता को समाप्त करते हुए, मौजूदा बीएसपी सिस्टम में आसानी से एकीकृत किया जा सकता है। यह इंस्टॉलेशन प्रक्रिया को सरल बनाता है और बीएसपी घटकों की एक विस्तृत श्रृंखला के साथ संगतता सुनिश्चित करता है।
चाहे आप हाइड्रोलिक्स, न्यूमेटिक्स या किसी अन्य द्रव-आधारित प्रणाली के साथ काम कर रहे हों, 22691-90° बीएसपी फीमेल 60° कोन सील एक सुरक्षित और विश्वसनीय सीलिंग समाधान के लिए एक उत्कृष्ट विकल्प है। इसका सटीक निर्माण, उच्च गुणवत्ता वाली सामग्री और बीएसपी अनुकूलता इसे औद्योगिक द्रव प्रणालियों में एक विश्वसनीय घटक बनाती है, जो न्यूनतम रिसाव जोखिम के साथ सुचारू और कुशल द्रव हस्तांतरण सुनिश्चित करती है।
