भाग संख्या:20591
विवरण:20591-90° मीट्रिक महिला 24°कोन ओ-रिंग एच.टी.
परिवर्तनीय कोड:
सामग्री:कार्बन स्टील 45#
भूतल उपचार: जिंक, Cr3+प्लेटिंग, साफ़ सफेद
संक्षारण प्रतिरोधी घंटा: 120 घंटे या उससे अधिक
डिग्री:90°

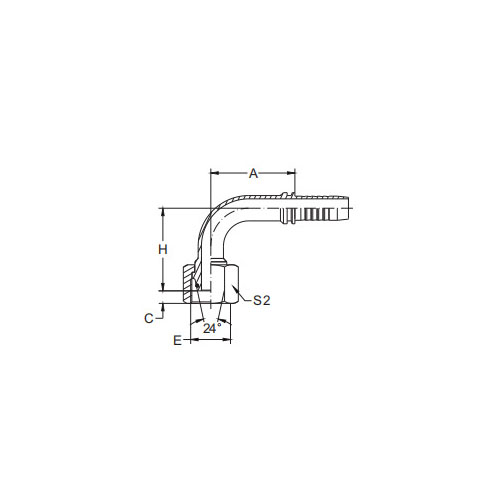

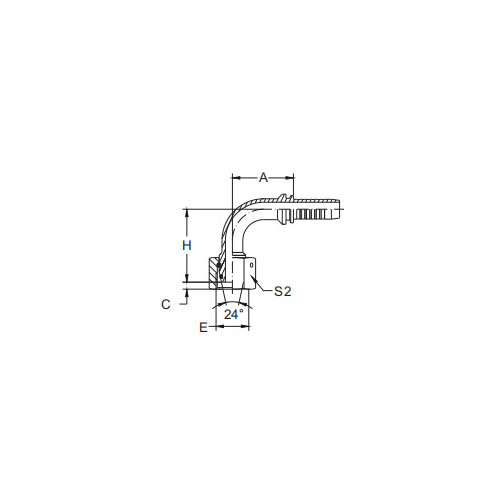

| भाग संख्या | धागा ई | नली बोर | ट्यूब ओ.डी. | हे अंगूठी | DIMENSIONS | ||||
| डीएन | थोड़ा सा | A | C | H | एस 2 | ||||
| 20591-14-04टी | एम16x1.5 | 6 | 4 | 6 | O04.5x1.5 | 30 | 2.5 | 32 | 17 |
| 20591-16-04टी | एम16x1.5 | 6 | 4 | 8 | O06.5x1.5 | 30 | 2.5 | 32 | 19 |
| 20591-16-05टी | एम16x1.5 | 8 | 5 | 8 | O06.5x1.5 | 30 | 2.5 | 32.5 | 19 |
| 20591-18-05टी | एम18x1.5 | 8 | 5 | 10 | O08.0x1.5 | 33 | 2.5 | 33.5 | 22 |
| 20591-18-06टी | एम18x1.5 | 10 | 6 | 10 | O08.0x1.5 | 37 | 2.5 | 35 | 22 |
| 20591-20-06टी | एम20x1.5 | 10 | 6 | 12 | O10.0x1.5 | 34.5 | 2.5 | 37 | 24 |
| 20591-20-08 | एम20x1.5 | 12 | 8 | 12 | O10.0x1.5 | 41 | 2.5 | 42.5 | 24 |
| 20591-22-06टी | एम22x1.5 | 10 | 6 | 14 | O11.0x2.0 | 36.5 | 2.5 | 37 | 27 |
| 20591-22-08टी | एम22x1.5 | 12 | 8 | 14 | O11.0x2.0 | 42 | 2.5 | 42.5 | 27 |
| 20591-24-08टी | एम24x1.5 | 12 | 8 | 16 | O13.0x2.0 | 41 | 4 | 45.5 | 30 |
| 20591-24-10 | एम24x1.5 | 16 | 10 | 16 | O13.0x2.0 | 45 | 2.5 | 45.5 | 30 |
| 20591-30-10टी | एम30x2 | 16 | 10 | 20 | O16.3x2.4 | 49 | 3.5 | 49.5 | 36 |
| 20591-30-12टी | एम30x2 | 20 | 12 | 20 | O16.3x2.4 | 55.8 | 3.5 | 54.5 | 36 |
| 20591-36-12टी | एम36x2 | 20 | 12 | 25 | O20.3x2.4 | 56 | 4.5 | 59 | 46 |
| 20591-36-14टी | एम36x2 | 22 | 14 | 25 | O20.3x2.4 | 58 | 4.5 | 59 | 46 |
| 20591-36-16टी | एम36x2 | 25 | 16 | 25 | O20.3x2.4 | 71 | 4.5 | 68.5 | 46 |
| 20591-42-16टी | एम42x2 | 25 | 16 | 30 | O25.3x2.4 | 71 | 6 | 70 | 50 |
| 20591-52-20टी | M52x2 | 32 | 20 | 38 | O33.3x2.4 | 83 | 6.5 | 87 | 60 |
| 20591-52-24टी | M52x2 | 40 | 24 | 38 | O33.3x2.4 | 109.4 | 6.5 | 100 | 60 |
20591-90°मीट्रिक महिला 24°कोन ओ-रिंग एच.टी.परिचय
20591-90° मीट्रिक महिला 24° कोन ओ-रिंग एच.टी. फिटिंग मीट्रिक द्रव कनेक्शन प्रौद्योगिकी में अत्याधुनिक प्रगति का प्रतिनिधित्व करती है। यह महिला फिटिंग एक अद्वितीय 90° कोण और एक सटीक-निर्मित 24° शंकु सीट के साथ डिज़ाइन की गई है, जो एक साथ एक सुरक्षित और रिसाव-मुक्त कनेक्शन सुनिश्चित करती है।
24° शंकु सीट विशेष रूप से अपने पुरुष समकक्ष के साथ फिट होने के लिए तैयार की गई है, जो उच्च दबाव और तापमान को सहन करने में सक्षम एक मजबूत सील प्रदान करती है। यह सुविधा औद्योगिक अनुप्रयोगों में आवश्यक है जहां द्रव अखंडता महत्वपूर्ण है।
इसके अलावा, डिज़ाइन में ओ-रिंग का एकीकरण सुरक्षा की एक अतिरिक्त परत जोड़ता है। ओ-रिंग शंकु सीट और संभोग सतह के बीच एक सीलिंग बाधा उत्पन्न करती है, जो प्रभावी रूप से रिसाव को रोकती है और सुचारू द्रव हस्तांतरण सुनिश्चित करती है।
"एच.टी." उत्पाद के नाम में "उच्च-तापमान" लिखा है, जो दर्शाता है कि यह फिटिंग उन वातावरणों में उपयोग के लिए उपयुक्त है जहां अत्यधिक तापमान एक कारक है। इसके निर्माण में उपयोग की जाने वाली सामग्रियों को उनकी उत्कृष्ट तापीय स्थिरता के लिए चुना जाता है, जो कठिन परिस्थितियों में भी विश्वसनीय प्रदर्शन सुनिश्चित करती है।
20591-90° मीट्रिक महिला 24° कोन ओ-रिंग एच.टी. फिटिंग अपनी स्थापना और जुदा करने में आसानी के लिए भी उल्लेखनीय है। इसका डिज़ाइन त्वरित और कुशल कनेक्शन, डाउनटाइम को कम करने और परिचालन दक्षता को बढ़ाने की अनुमति देता है।
संक्षेप में, 20591-90° मीट्रिक महिला 24° कोन ओ-रिंग एच.टी. फिटिंग उच्च दबाव, उच्च तापमान वाले वातावरण में मीट्रिक द्रव कनेक्शन के लिए एक मजबूत और विश्वसनीय समाधान प्रदान करती है। इसकी सटीक इंजीनियरिंग, थर्मल स्थिरता और सीलिंग क्षमताएं इसे औद्योगिक अनुप्रयोगों के लिए एक उत्कृष्ट विकल्प बनाती हैं जहां सुरक्षा और प्रदर्शन सर्वोपरि हैं।
