भाग संख्या: 20511
विवरण: 20511-मीट्रिक महिला 24° कोन ओ-रिंग एच.टी.
परिवर्तनीय कोड:
सामग्री: कार्बन स्टील 45#
भूतल उपचार: जिंक, सीआर3+प्लेटिंग, साफ़ सफेद
संक्षारण प्रतिरोधी घंटा: 120 घंटे या उससे अधिक
डिग्री: सीधा

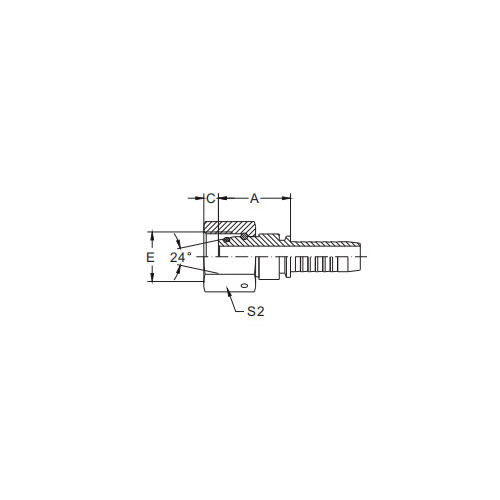

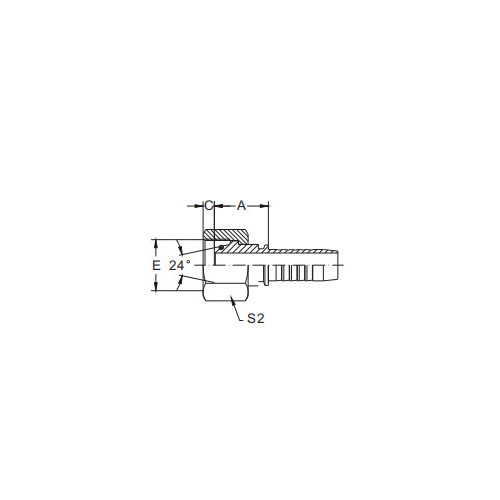

| भाग संख्या | धागा ई | नली बोर | ट्यूब ओ.डी. | हे अंगूठी | DIMENSIONS | |||
| डीएन | थोड़ा सा | A | C | एस 2 | ||||
| 20511-14-04टी | एम16x1.5 | 6 | 4 | 6 | O04.5x1.5 | 23 | 2.5 | 17 |
| 20511-16-04टी | एम16x1.5 | 6 | 4 | 8 | O06.5x1.5 | 21 | 2.6 | 19 |
| 20511-16-05टी | एम16x1.5 | 8 | 5 | 8 | O06.5x1.5 | 23 | 2.6 | 19 |
| 20511-18-04टी | एम18x1.5 | 6 | 4 | 10 | O08.0x1.5 | 25.5 | 2.5 | 22 |
| 20511-18-06टी | एम18x1.5 | 10 | 6 | 10 | O08.0x1.5 | 26 | 2.5 | 22 |
| 20511-20-06टी | एम20x1.5 | 10 | 6 | 12 | O10.0x1.5 | 26 | 2.5 | 24 |
| 20511-20-08 | एम20x1.5 | 12 | 8 | 12 | O10.0x1.5 | 26 | 2.4 | 24 |
| 20511-22-06टी | एम22x1.5 | 10 | 6 | 14 | O11.0x2.0 | 26.5 | 2.5 | 27 |
| 20511-22-08टी | एम22x1.5 | 12 | 8 | 14 | O11.0x2.0 | 28 | 2.5 | 27 |
| 20511-24-06टी | एम24x1.5 | 10 | 6 | 16 | O13.0x2.0 | 27 | 4 | 30 |
| 20511-24-08टी | एम24x1.5 | 12 | 8 | 16 | O13.0x2.0 | 27 | 4 | 30 |
| 20511-30-10T | एम30x2 | 16 | 10 | 20 | O16.3x2.4 | 33 | 3.5 | 36 |
| 20511-30-12टी | एम30x2 | 20 | 12 | 20 | O16.3x2.4 | 35 | 3.5 | 36 |
| 20511-36-12टी | एम36x2 | 20 | 12 | 25 | O20.3x2.4 | 31.5 | 4.5 | 46 |
| 20511-36-14टी | एम36x2 | 22 | 14 | 25 | O20.3x2.4 | 34 | 4.5 | 46 |
| 20511-36-16टी | एम36x2 | 25 | 16 | 25 | O20.3x2.4 | 34 | 4.5 | 46 |
| 20511-42-12टी | एम42x2 | 20 | 12 | 30 | O25.3x2.4 | 37.5 | 6 | 50 |
| 20511-42-16टी | एम42x2 | 25 | 16 | 30 | O25.3x2.4 | 38.5 | 6 | 50 |
| 20511-52-20टी | M52x2 | 32 | 20 | 38 | O33.3x2.4 | 41.5 | 6.5 | 60 |
| 20511-52-24टी | M52x2 | 40 | 24 | 38 | O33.3x2.4 | 41.5 | 6.5 | 60 |
20511-मीट्रिक महिला 24° शंकु ओ-रिंग एच.टी. परिचय
20511-मीट्रिक महिला 24° कोन ओ-रिंग एच.टी. फिटिंग एक सटीक-इंजीनियर्ड घटक है जिसे मीट्रिक द्रव प्रणालियों की कठोर मांगों को पूरा करने के लिए डिज़ाइन किया गया है। इस महिला फिटिंग में सुरक्षित और रिसाव-मुक्त कनेक्शन के लिए 24° शंकु सीट और एक ओ-रिंग शामिल है।
24° शंकु सीट को इसके संबंधित पुरुष घटक के साथ एक तंग और विश्वसनीय सील सुनिश्चित करने के लिए सावधानीपूर्वक तैयार किया गया है। उच्च दबाव वाले अनुप्रयोगों में द्रव अखंडता बनाए रखने के लिए यह डिज़ाइन सुविधा आवश्यक है।
फिटिंग के डिज़ाइन में ओ-रिंग का एकीकरण इसकी सीलिंग क्षमताओं को और बढ़ाता है। ओ-रिंग लीक के खिलाफ एक मजबूत अवरोध पैदा करता है, यह सुनिश्चित करता है कि सिस्टम के माध्यम से तरल पदार्थ सुचारू रूप से और कुशलता से प्रवाहित हो।
"एच.टी." उत्पाद के नाम में "उच्च-तापमान" लिखा है, जो दर्शाता है कि यह फिटिंग उन वातावरणों में उपयोग के लिए उपयुक्त है जहां अत्यधिक तापमान का सामना करना पड़ता है। उच्च तापमान रेटिंग यह सुनिश्चित करती है कि फिटिंग सबसे चुनौतीपूर्ण परिस्थितियों में भी अपना सीलिंग प्रदर्शन बनाए रखे।
उच्च गुणवत्ता वाली सामग्री से निर्मित, 20511-मीट्रिक महिला 24° कोन ओ-रिंग एच.टी. फिटिंग उत्कृष्ट संक्षारण प्रतिरोध और स्थायित्व प्रदर्शित करती है। इसे औद्योगिक वातावरण की मांगों का सामना करने और समय के साथ अपने सीलिंग प्रदर्शन को बनाए रखने के लिए डिज़ाइन किया गया है।
अपनी मजबूत सीलिंग क्षमताओं के अलावा, 20511-मीट्रिक फीमेल 24° कोन ओ-रिंग एच.टी. फिटिंग को स्थापित करना और अलग करना भी आसान है। यह सुविधा द्रव लाइनों को जोड़ने और डिस्कनेक्ट करने की प्रक्रिया को सरल बनाती है, डाउनटाइम को कम करती है और परिचालन दक्षता को बढ़ाती है।
कुल मिलाकर, 20511-मीट्रिक महिला 24° कोन ओ-रिंग एच.टी. फिटिंग मीट्रिक द्रव प्रणालियों के लिए एक विश्वसनीय और कुशल समाधान प्रदान करती है जिसके लिए उच्च दबाव, उच्च तापमान वाले वातावरण में सुरक्षित और रिसाव-मुक्त कनेक्शन की आवश्यकता होती है। इसकी सटीक इंजीनियरिंग, उच्च गुणवत्ता वाली सामग्री और सीलिंग क्षमताएं इसे किसी भी औद्योगिक द्रव प्रणाली के लिए एक मूल्यवान अतिरिक्त बनाती हैं।
